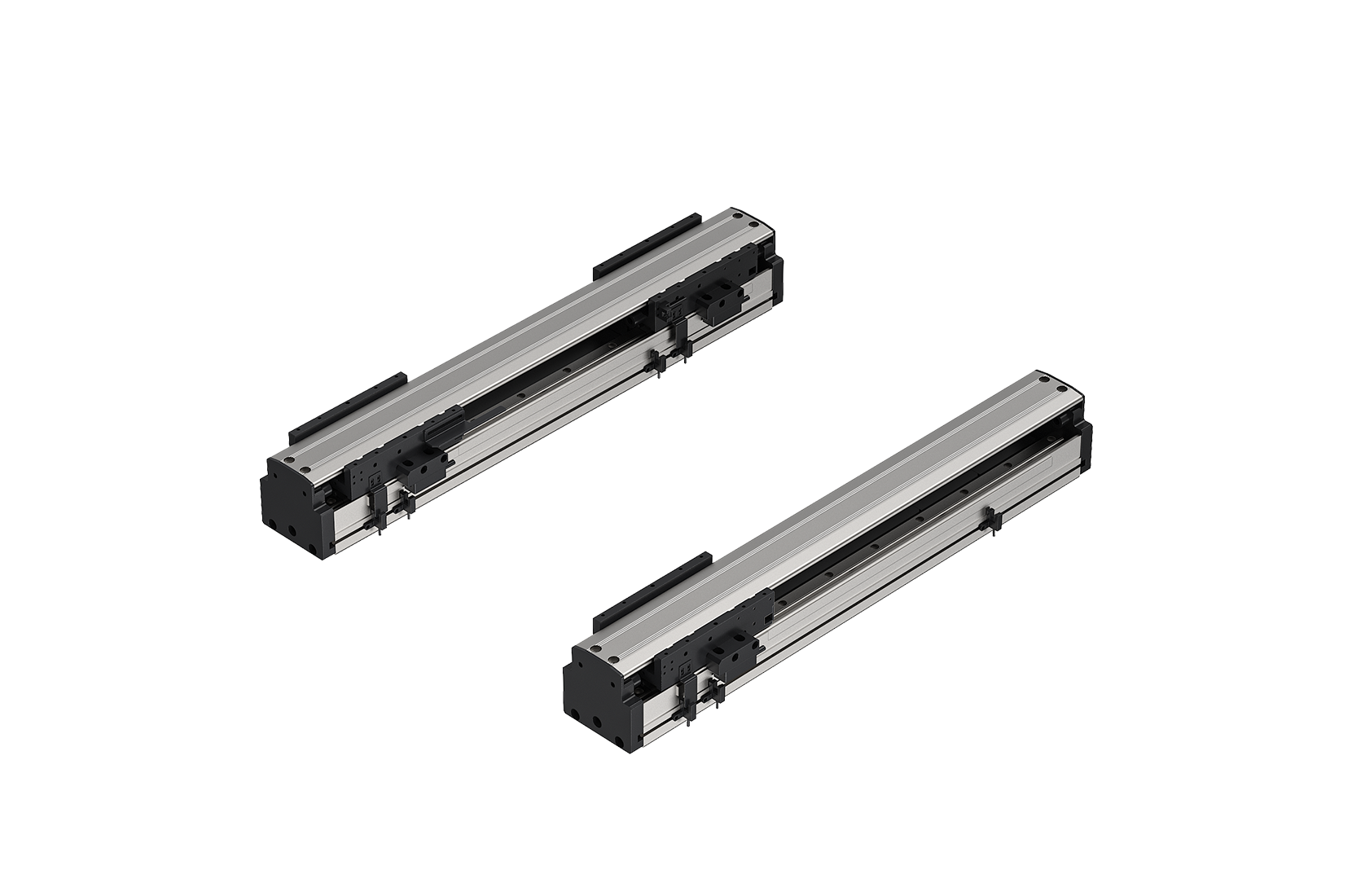

MDR85-CS1-23H

基于各行业自动化设计的高效、便捷、标准直线电机运动系统。常用于上下料、搬运、长行程、单轴多动子、XY平台组合(叠加、定梁龙门与H型龙门)等运动形式。适用行业：3C、锂电池、激光加工、AOI检测应用等。

MDR85-CS1-23H

参数配置曲线数值尺寸图有效行程其他产品推荐

+ 加入对比业务咨询

参数配置

动子

电机推力

电流

导轨

模组推荐安全运行速度

反馈分辨率

精度

DRCS1-23H

持续推力60.5N

峰值推力190N

持续电流2.3A

峰值电流10A

15双滑块

单导轨

2m/s

0.5μm，1μm光栅

1μm，5μm磁栅可选

磁栅：重复精度±5μm；

定位精度（补偿后）20μm

光栅：重复精度±2μm；

定位精度（补偿后）10μm

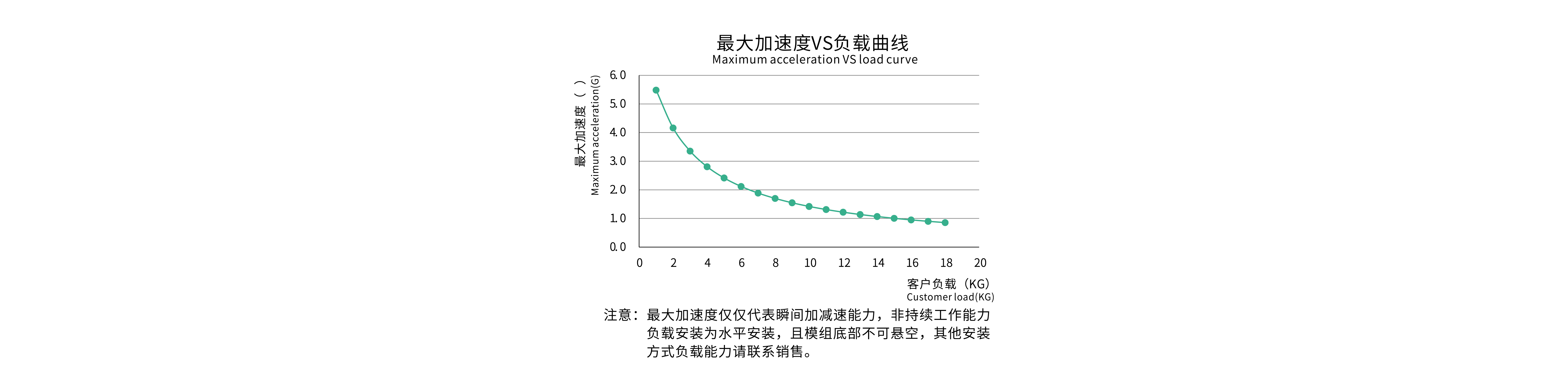

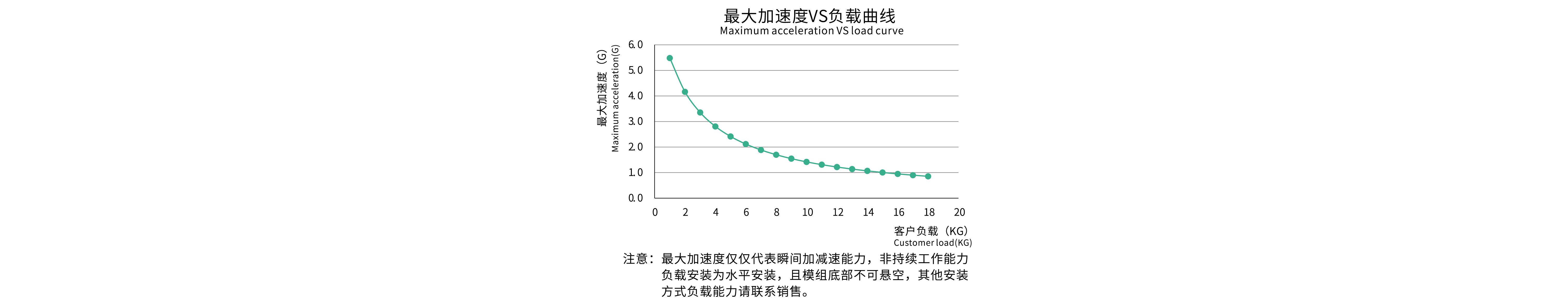

曲线数值

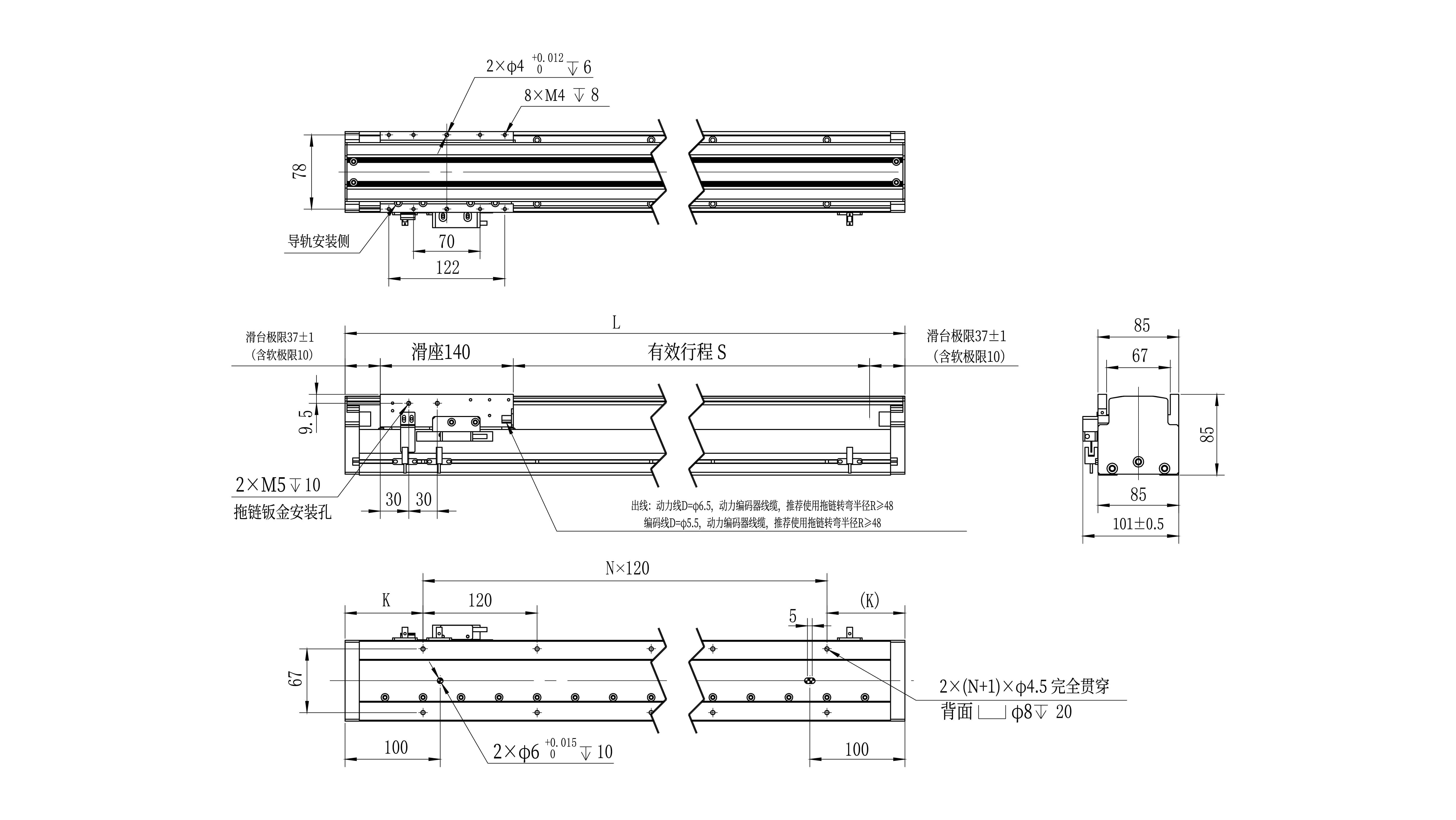

尺寸图

有效行程

有效行程

L(mm)

K(mm)
N
W(kg)
安装方向

70

284

82
1
4.1
水平/侧装
150

364

62
2
4.9
水平/侧装
230

444

42
3
5.6
水平/侧装
310

524

82
3
6.4
水平/侧装
390

604

62
4
7.1
水平/侧装
470

684

42
5
7.9
水平/侧装
550

764

82
5
8.7
水平/侧装
630

844

62
6
9.4
水平/侧装
710

924

42
7
10.2
水平/侧装
790

1004

82
7
10.9
水平/侧装
870

1084

62
8
11.7
水平/侧装
950

1164

42
9
12.4
水平/侧装
1030

1244

82
9
13.2
水平/侧装
1110

1324

62
10
13.9
水平/侧装
1190

1404

42
11
14.7
水平/侧装
1270

1484

82
11
15.4
水平/侧装
1350

1564

62
12
16.2
水平/侧装
1430

1644

42
13
16.9
水平/侧装
1510

1724

82
13
17.7
侧装
1590

1840

62
14
18.5
侧装
1670

1884

42
15
19.2
侧装
1750

1964

82
15
20.0
侧装
1830

2044

62
16
20.7
侧装
