产品中心 > 直驱电机产品 > 有铁芯直线电机 > DRCA系列

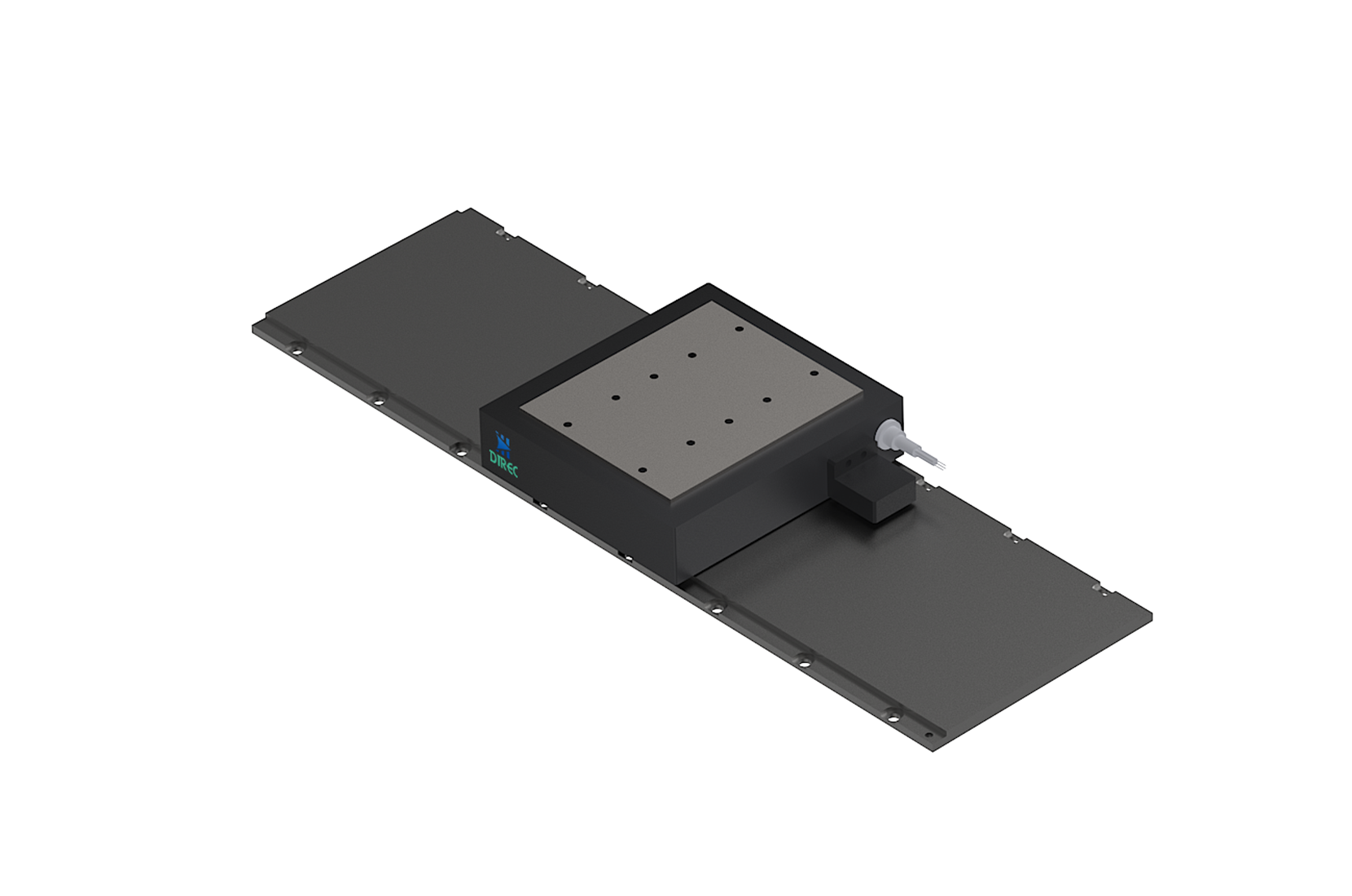

DRCAS1-116H-A1

有铁芯直线电机产品DRCA为德瑞精工的全新设计系列，基于半导体行业应用而设计，且性能可满足3C、激光、检测、非标自动化等行业应用。以较于同类产品更优异的推力质量比、热散性能、力常数、国际最新制程工艺与高品质原材料等特性，易于实现高速度(3m/s以上)、高加速度(2G以上)、高精度(重复精度5μm以内)，常用于高性能点位运动应用。与DRC系列电机相比较，外形接近，成本更优。

DRCA系列
DRCAS1-116H-A1

DRCAS1-116H-A1

电机性能参数 速度推力曲线 定子型号 动定子尺寸图 其他产品推荐
+  加入对比 业务咨询
arrow

电机性能参数

  • 性能参数
    S1-116H-A1
    S2-116H-A2
    S3-116H-A3
    单位
  • 绕组类型
    A1
    A2
    A3
    /
  • 极限推力
    /
    /
    2058
    N
  • 峰值推力
    718
    1336
    1681
    N
  • 持续推力
    292
    454
    616
    N
  • 极限电流
    /
    /
    28
    Arms
  • 峰值电流
    10
    18
    18
    Arms
  • 持续电流
    2.2
    3.5
    4.8
    Arms
  • 电机常数
    24.9
    35
    42.1
    N/SQRT(W)
  • 持续功率
    137.4
    168.3
    214
    W
  • 热阻
    0.5
    0.4
    0.4
    ℃/W
  • 最大线圈温度
    120
    120
    120
    °C
  • 力常数
    132.7
    129.7
    128.3
    N/Arms
  • 磁变周期
    24
    24
    24
    mm
  • 电阻
    14.7
    7.1
    4.8
    ohms
  • 电感
    126.4
    55.1
    36.9
    mH
  • 电气时间常数
    8.6
    7.8
    7.7
    ms
  • 反电动势常数
    108.3
    105.8
    104.7
    Vpeak/m/s
  • 动子质量
    2
    3.7
    5.5
    kg
  • 定子质量
    4.9
    4.9
    4.9
    kg/m
  • 吸力大小
    1.8
    2.7
    3.7
    KN
  • 动子总长(L1)
    110
    190
    280
    mm
  • 台阶总长(L1)
    85
    165
    245
    mm
  • 孔边距(M)
    34
    32
    35
    mm
  • 孔距总数(N)
    1
    3
    5
    pcs
  • 孔位数量
    10
    20
    30
    pcs

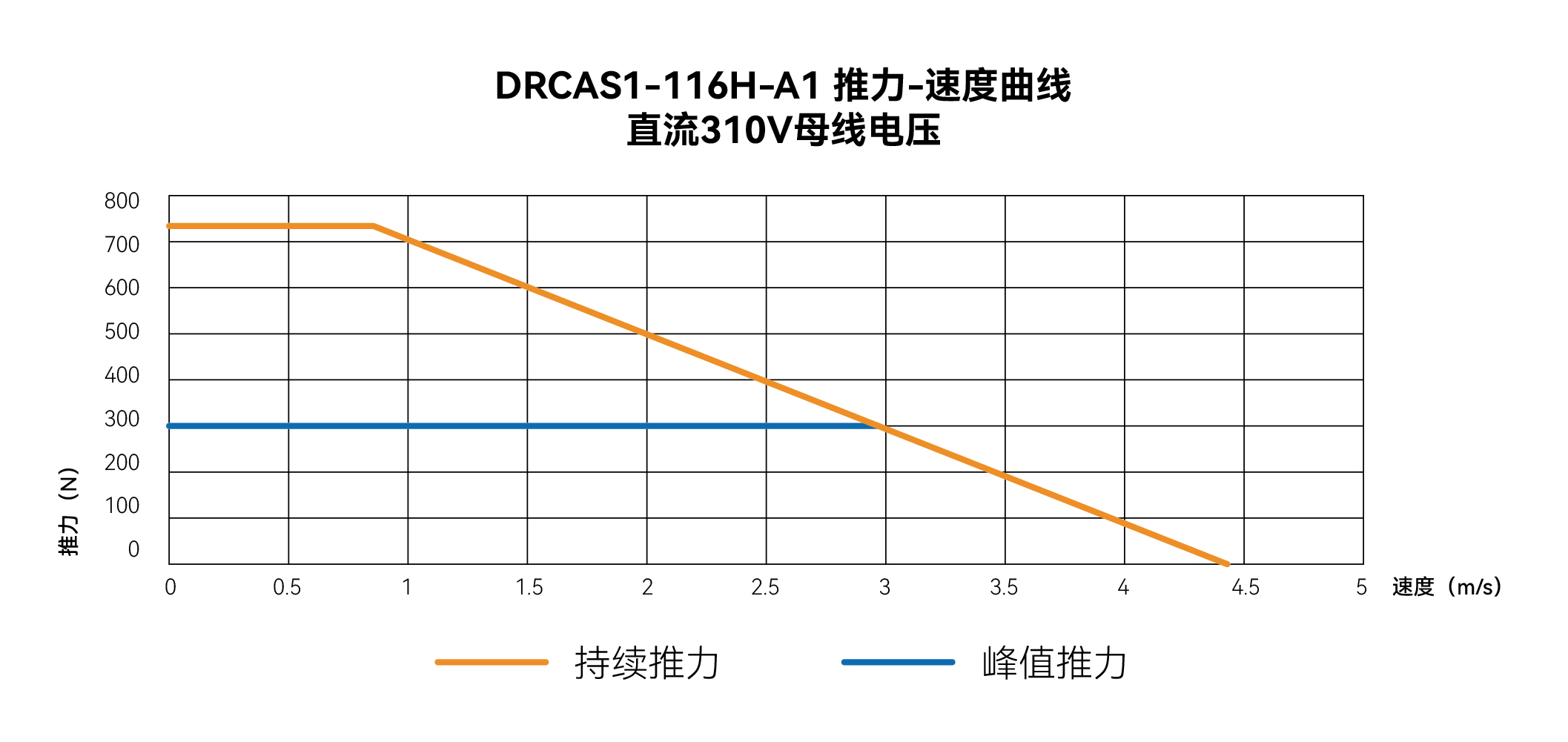

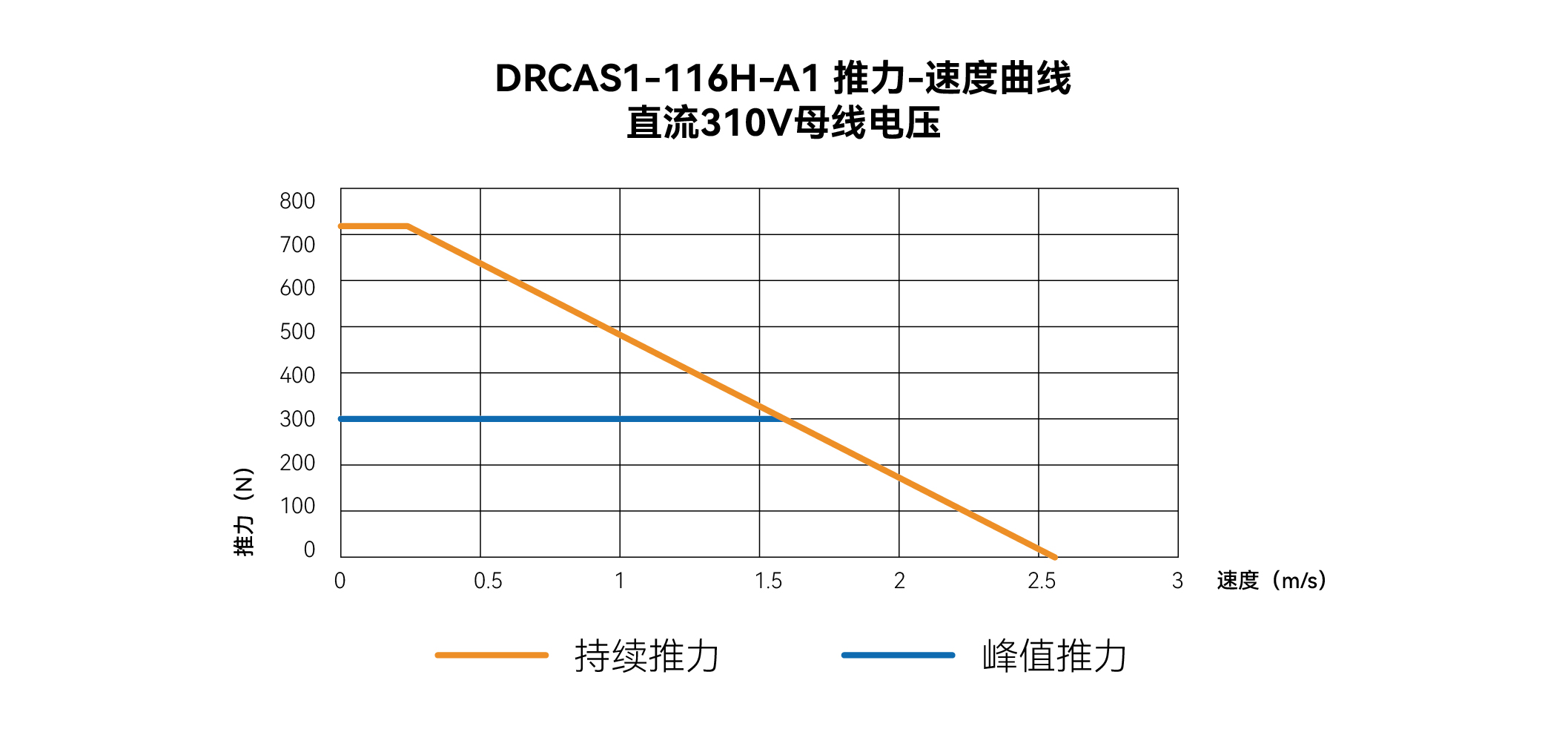

速度推力曲线

定子型号

  • 定子型号
    定子长度（L）
    孔距总数（N）
    孔距数量
  • DRCA116M-144CSL
    144
    2
    6
  • DRCA116M-192CSL
    192
    3
    8
  • DRCA116M-384CSL
    384
    7
    16

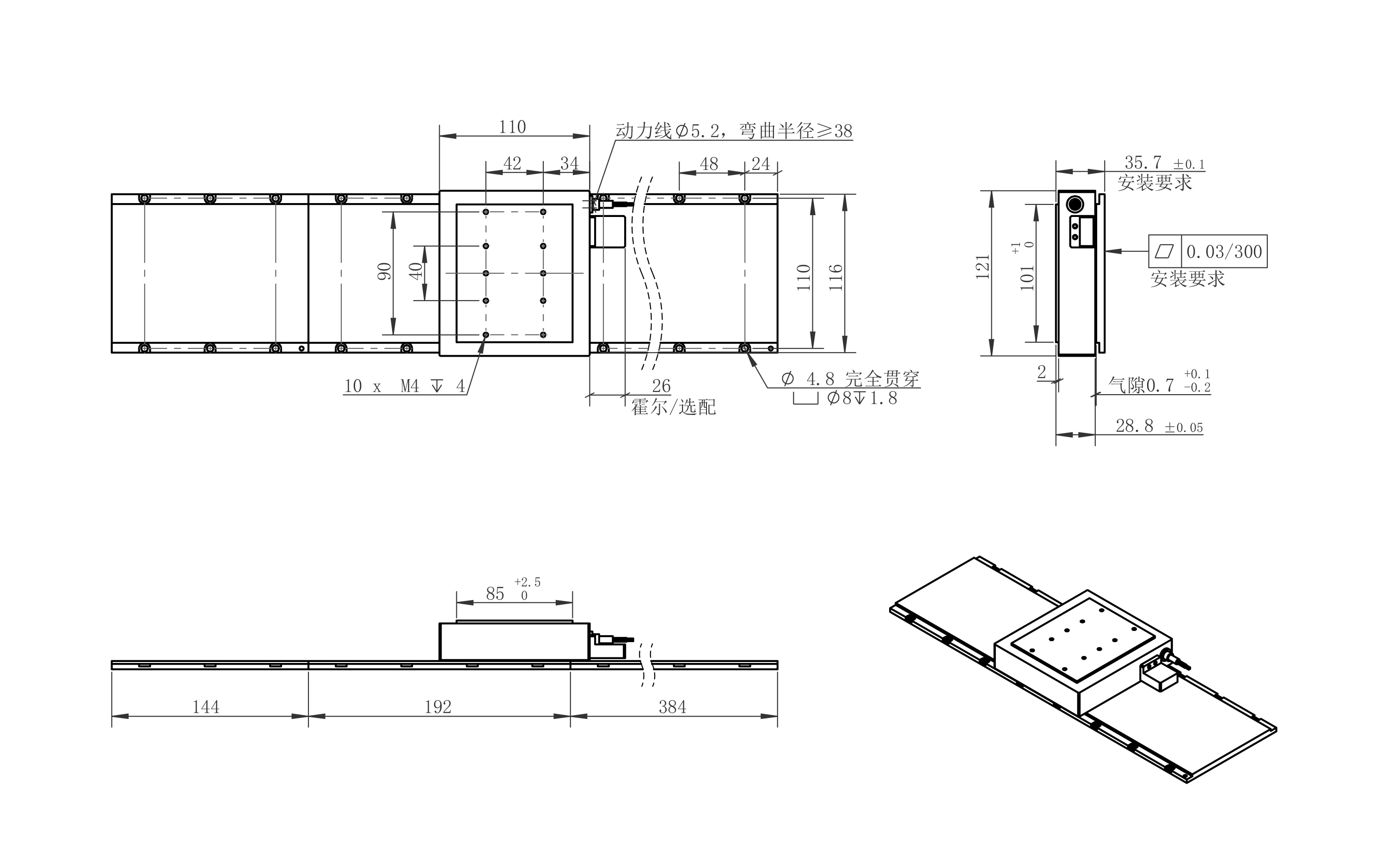

动定子尺寸图
