产品中心 > 直驱电机产品 > 无铁芯直线电机 > DRI系列

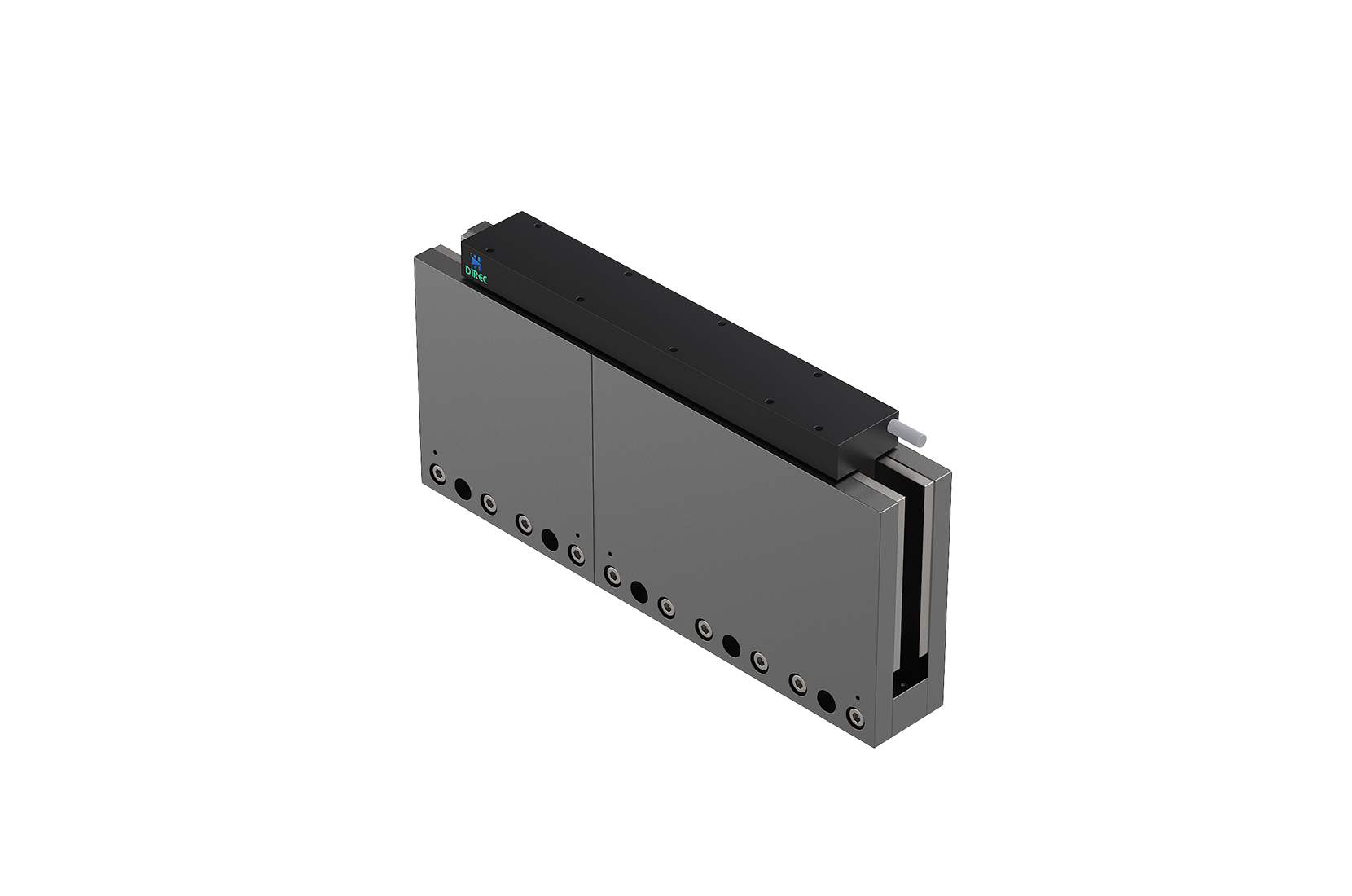

DRISP4-64.5

德瑞DRI系列无铁芯直线电机，基于绝对的零齿槽力效应、超平滑运动要求的设计理念，以更大限度地产生驱动力和通量回转路径用于磁路。这些设计特点特别适用于高精度、高加速度的应用，成为您高配置要求的理想解决方案。

DRI系列

DRISP4-64.5

DRISP4-64.5

电机性能参数速度推力曲线电机线圈参数电机磁轨参数动定子装配图其他产品推荐

+ 加入对比业务咨询

电机性能参数

性能参数

DRIS4-64.5

单位

峰值推力

5918

N
持续推力

822

N
峰值电流

72

Arms
持续电流

10

Arms
电机常数

42.8

N/SQRT(W)
持续功率

370

W
热阻

/

°C/W
最大线圈温度

130

℃
力常数

82.2

N/Arms
磁变周期

84

mm
电阻

1.91

Ohms
电感

3.74

mH
电气时间常数

1.97

ms
反电动势常数

67.1

Vpeak/m/s
动子质量

4.5

kg
定子质量

66.8

kg
吸力大小

0

KN
动子总长(L1)

337

mm
孔边距(M)

/

mm
孔距总数(N)

/

pcs
孔位数量

/

pcs

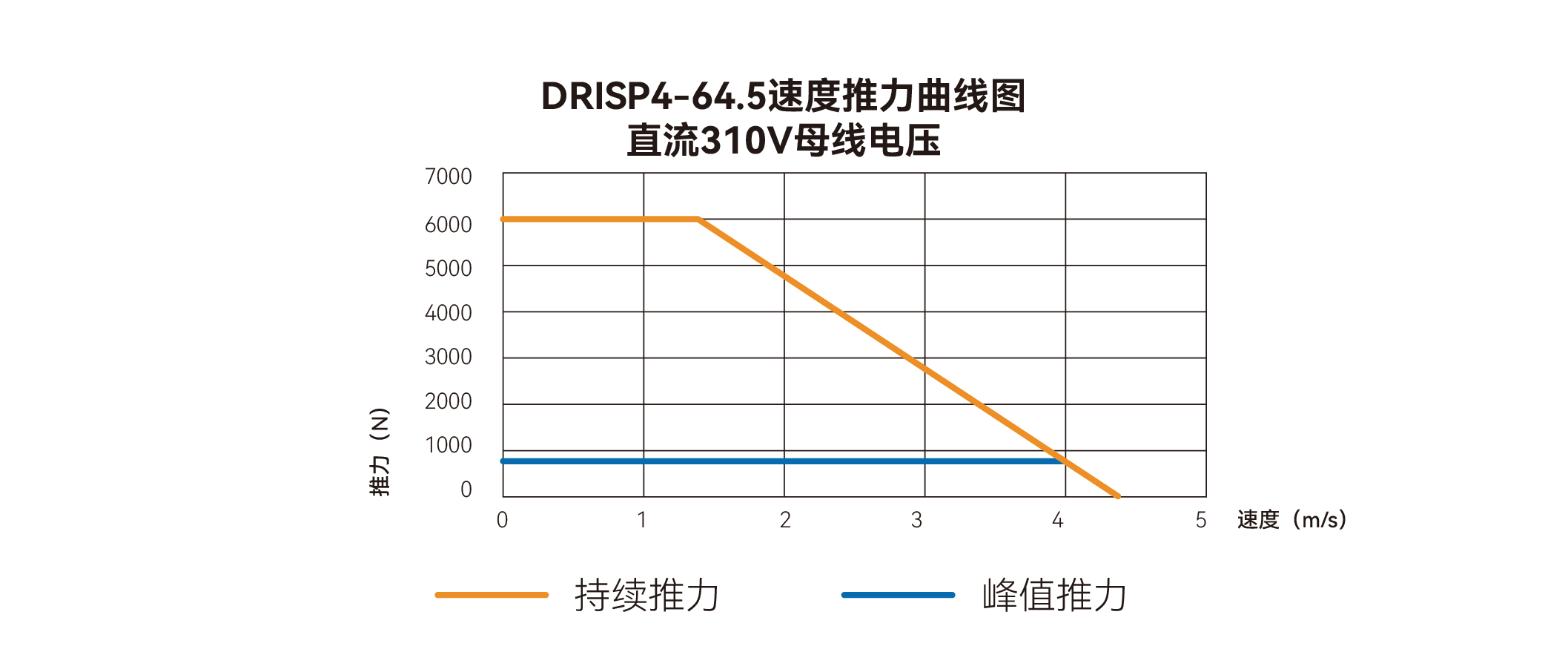

速度推力曲线

电机线圈参数

型号

线圈长(mm)

正面安装孔数量(E)

DRIS/PS1-50

85

3
DRIS/PS2-50

169

7
DRIS/PS3-50

253

11
DRIS/PS4-50

337

15
DRIS/PS5-50

421

19
DRIS/PS6-50

505

23
DRIS/PS8-50

673

31
DRIS/PS9-50

757

35

电机磁轨参数

型号

磁轨长

侧面安装孔数量(G)
底面安装孔数量(H)

DRI50M-168

167.5

2
2
DRI150M-252

251.5

3
3
DRI150M-420

419.5

5
5

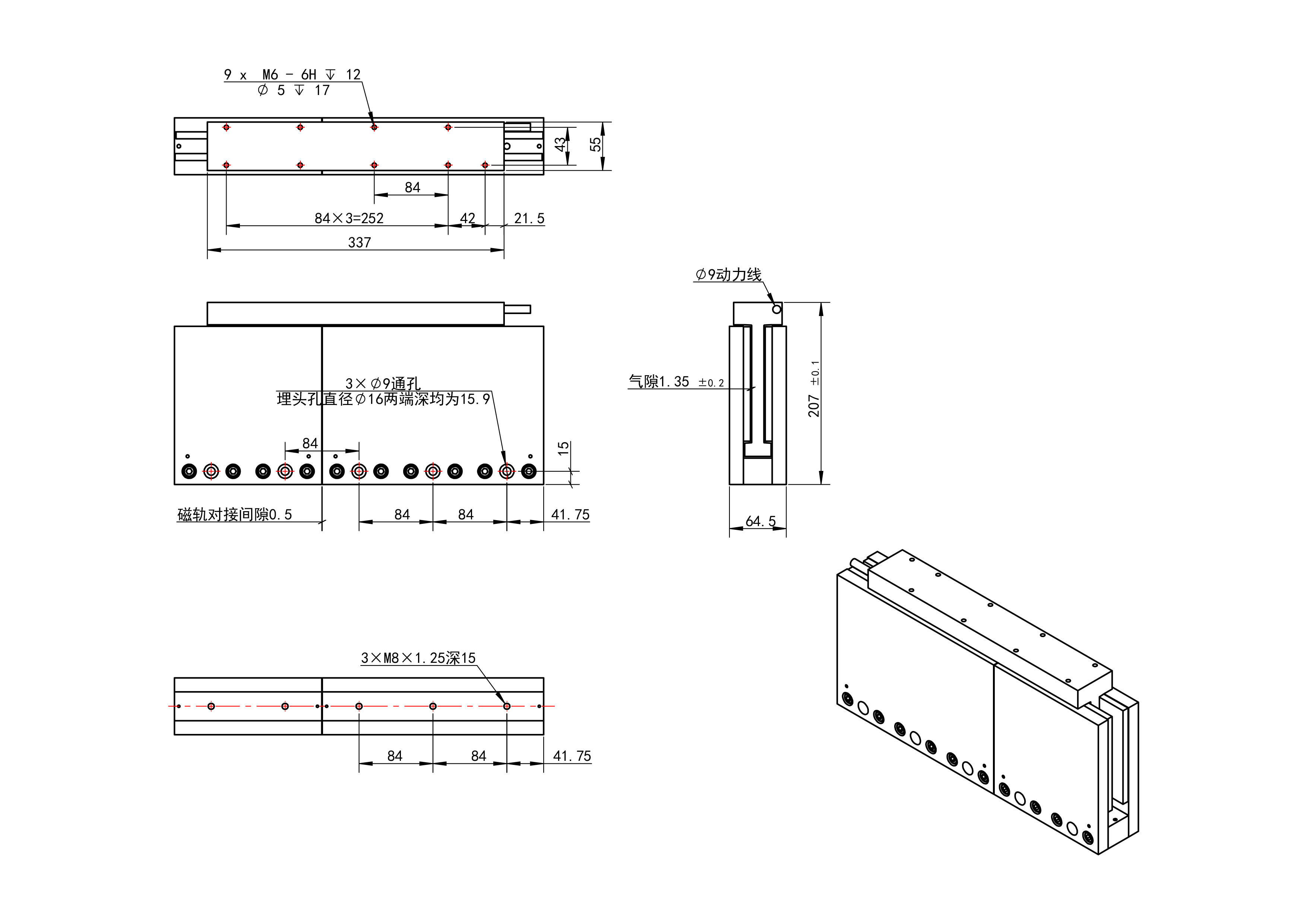

动定子装配图
