产品中心 > 直驱电机产品 > 无铁芯直线电机 > DRI系列

DRISSP2-35.5

德瑞DRI系列无铁芯直线电机，基于绝对的零齿槽力效应、超平滑运动要求的设计理念，以更大限度地产生驱动力和通量回转路径用于磁路。这些设计特点特别适用于高精度、高加速度的应用，成为您高配置要求的理想解决方案。

DRI系列
DRISSP2-35.5

DRISSP2-35.5

电机性能参数 速度推力曲线 电机线圈参数 电机磁轨参数 动定子装配图 其他产品推荐
+  加入对比 业务咨询
arrow

电机性能参数

  • 性能参数
    DRISSP2-35.5
    单位
  • 峰值推力
    283.5
    N
  • 持续推力
    56.7
    N
  • 峰值电流
    21
    Arms
  • 持续电流
    4.2
    Arms
  • 电机常数
    10.86
    N/SQRT(W)
  • 持续功率
    27.34
    W
  • 热阻
    /
    °C/W
  • 最大线圈温度
    130
    ℃
  • 力常数
    13.5
    N/Arms
  • 磁变周期
    60
    mm
  • 电阻
    3.1
    Ohms
  • 电感
    1.15
    mH
  • 电气时间常数
    0.74
    ms
  • 反电动势常数
    11.02
    Vpeak/m/s
  • 动子质量
    0.4
    kg
  • 定子质量
    8.33
    kg
  • 吸力大小
    0
    KN
  • 动子总长(L1)
    121
    mm
  • 孔边距(M)
    /
    mm
  • 孔距总数(N)
    /
    pcs
  • 孔位数量
    /
    pcs

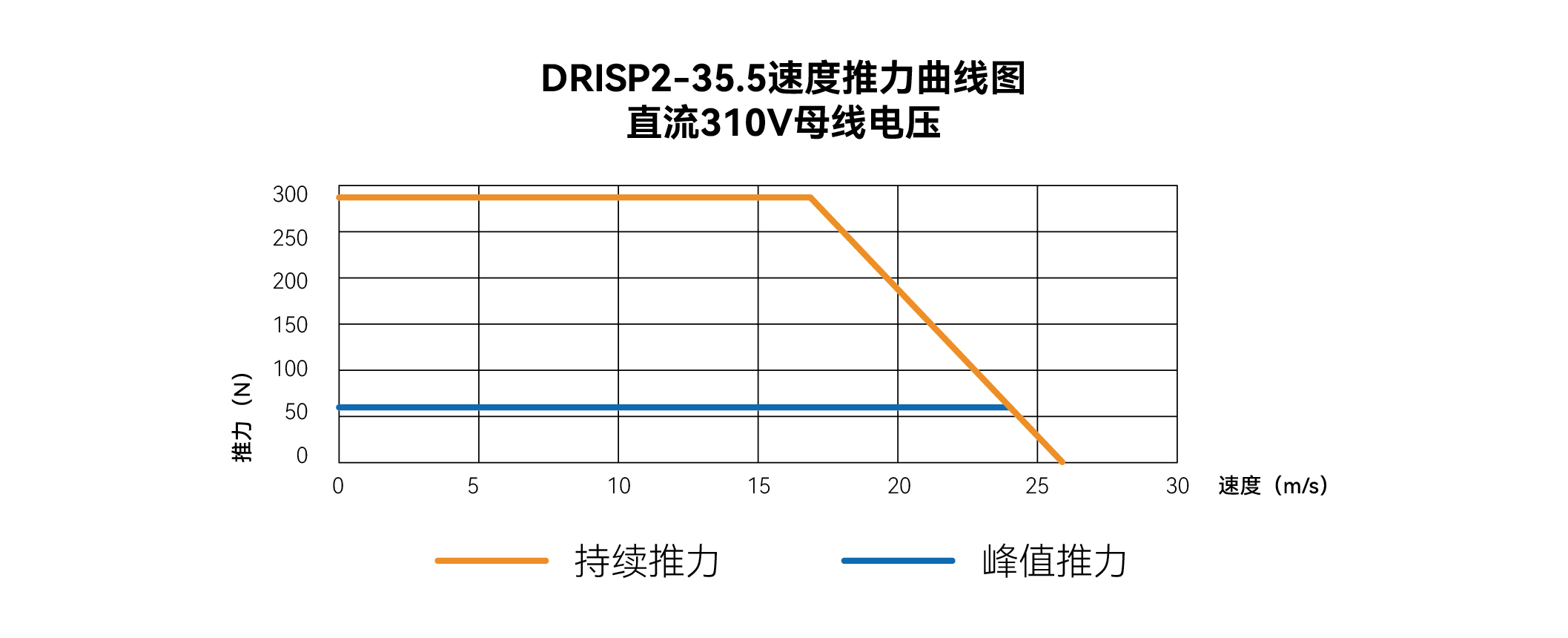

速度推力曲线

电机线圈参数

  • 型号
    线圈长(mm)
    正面安装孔数量(E)
  • DRIS/PS1-35.5
    61
    3
  • DRIS/PS2-35.5
    121
    7
  • DRIS/PS3-35.5
    181
    11
  • DRIS/PS4-35.5
    241
    15
  • DRIS/PS6-35.5
    361
    23

电机磁轨参数

  • 型号
    磁轨长
    侧面安装孔数量(G)
    底面安装孔数量(H)
  • DRI35.5M-120
    119.5
    2
    2
  • DRI35.5M-180
    179.5
    3
    3
  • DRI35.5M-240
    239.5
    4
    4
  • DRI35.5M-300
    299.5
    5
    5

动定子装配图
