DRCS1-116H

DRC系列有铁芯直线电机，基于半导体行业应用而设计，且性能可满足3C、激光、检测、非标自动化等行业应用。以较于同类产品更优异的推力质量比、热散性能、力常数、国际最新制程工艺与高品质原材料等特性，易于实现高速度(3m/s以上)、高加速度(2G以上)、高精度(重复精度5μm以内)，常用于高性能点位运动应用。

DRC系列
DRCS1-116H

DRCS1-116H

电机性能参数 速度推力曲线 定子型号 动定子尺寸图 其他产品推荐
+  加入对比 业务咨询
arrow

电机性能参数

  • 性能参数
    DRCS1-116H
    单位
  • 峰值推力
    917
    N
  • 持续推力
    325
    N
  • 峰值电流
    10
    Arms
  • 持续电流
    2.2
    Arms
  • 电机常数
    28.4
    N/SQRT(W)
  • 持续功率
    131.1
    W
  • 最大线圈温度
    120
    °C
  • 力常数
    148
    N/Arms
  • 磁变周期
    20
    mm
  • 电阻
    14
    ohms
  • 电感
    105
    mH
  • 电气时间常数
    7.5
    ms
  • 反电动势常数
    120.5
    Vpeak/m/s
  • 动子质量
    2.2
    kg
  • 定子质量
    8
    kg/m
  • 吸力大小
    4.2
    KN
  • 动子总长(L)
    110
    mm
  • 孔边距(M)
    23
    mm
  • 孔距总数(N)
    7
    pcs
  • 孔位数量
    15
    pcs

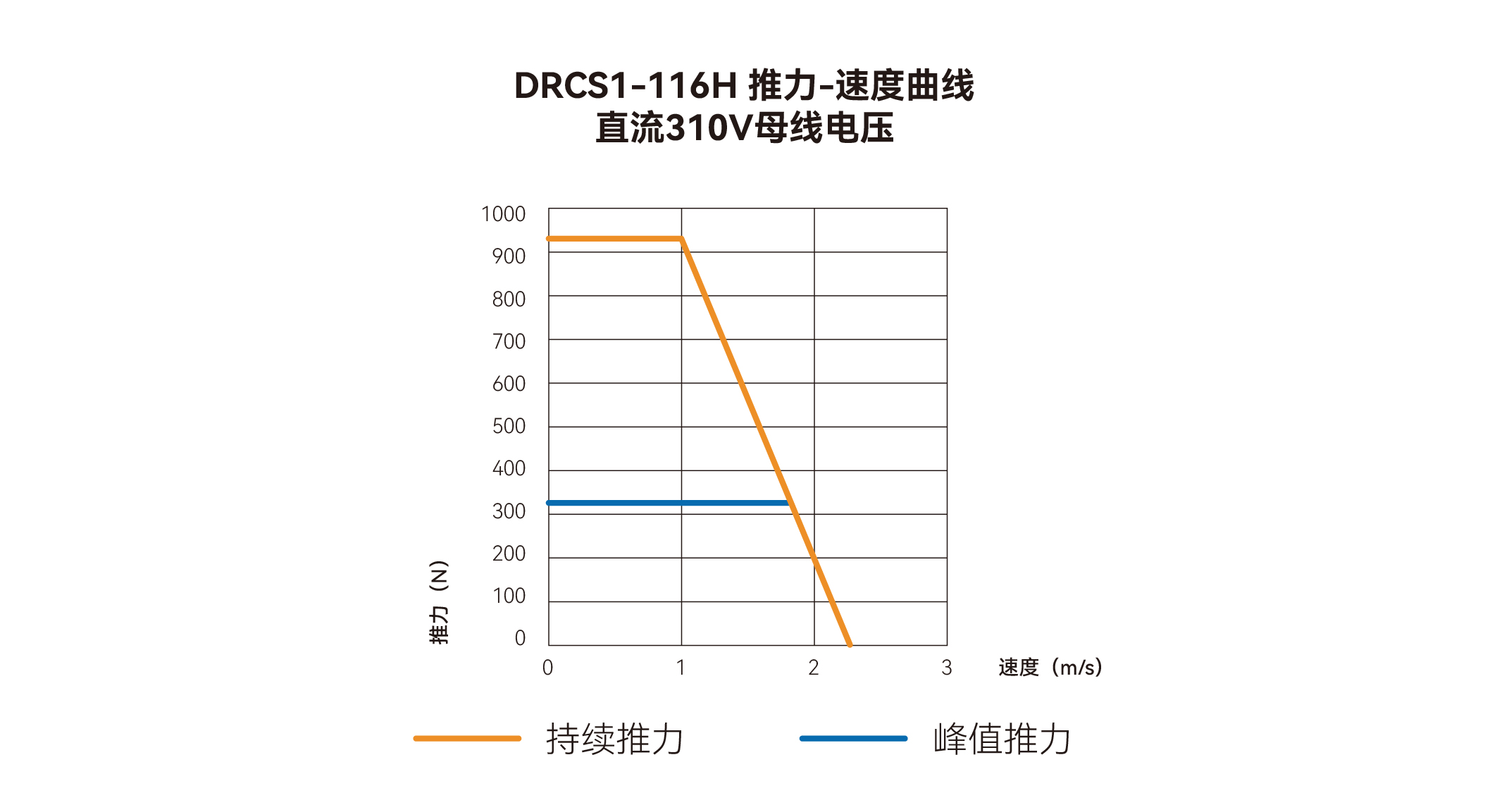

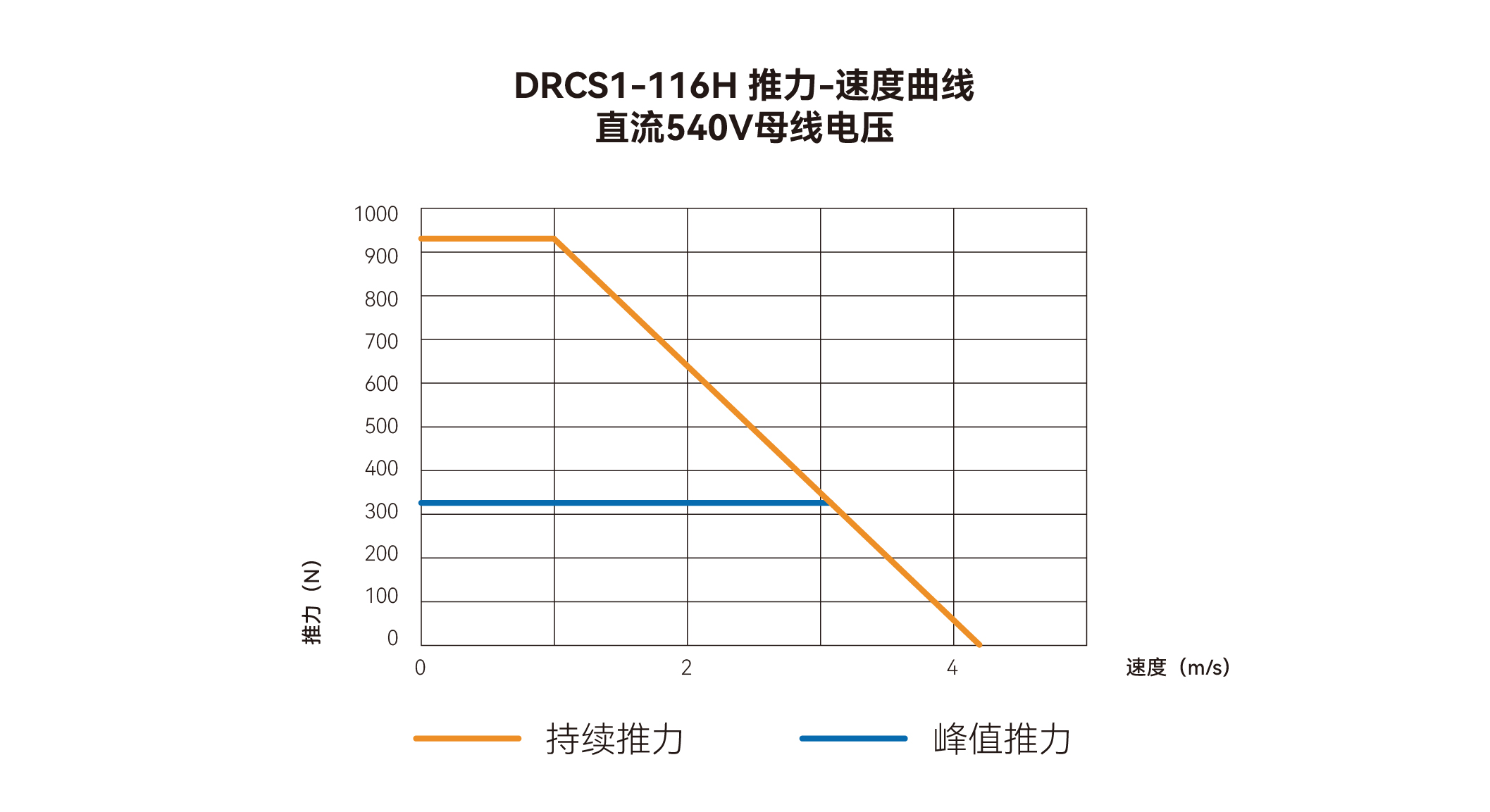

速度推力曲线

定子型号

  • 定子型号
    定子长度（L）
    孔距总数（N）
    孔位数量
  • DRC116M-200CS
    200
    4
    10
  • DRC116M-80CS
    80
    1
    4

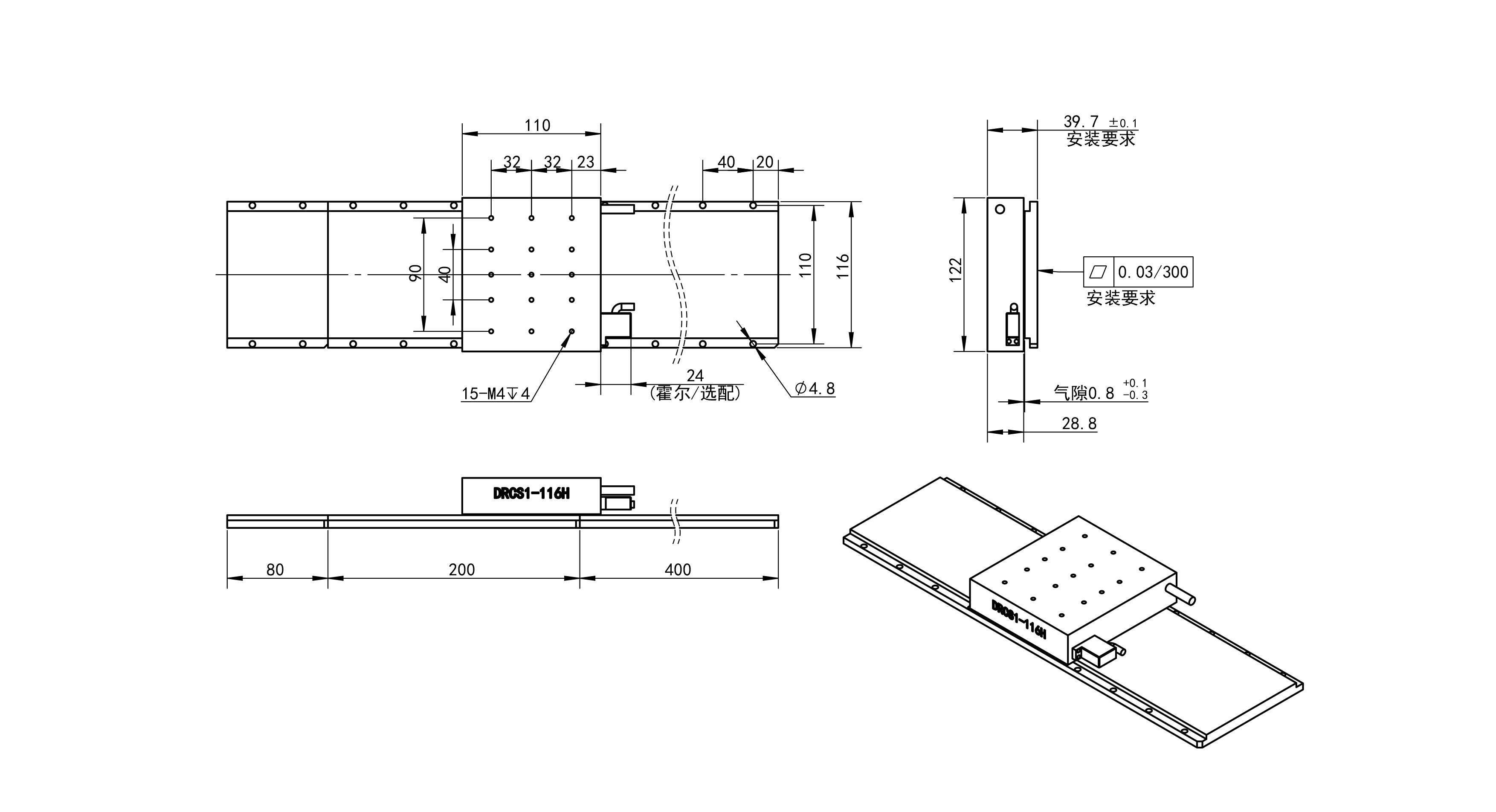

动定子尺寸图
