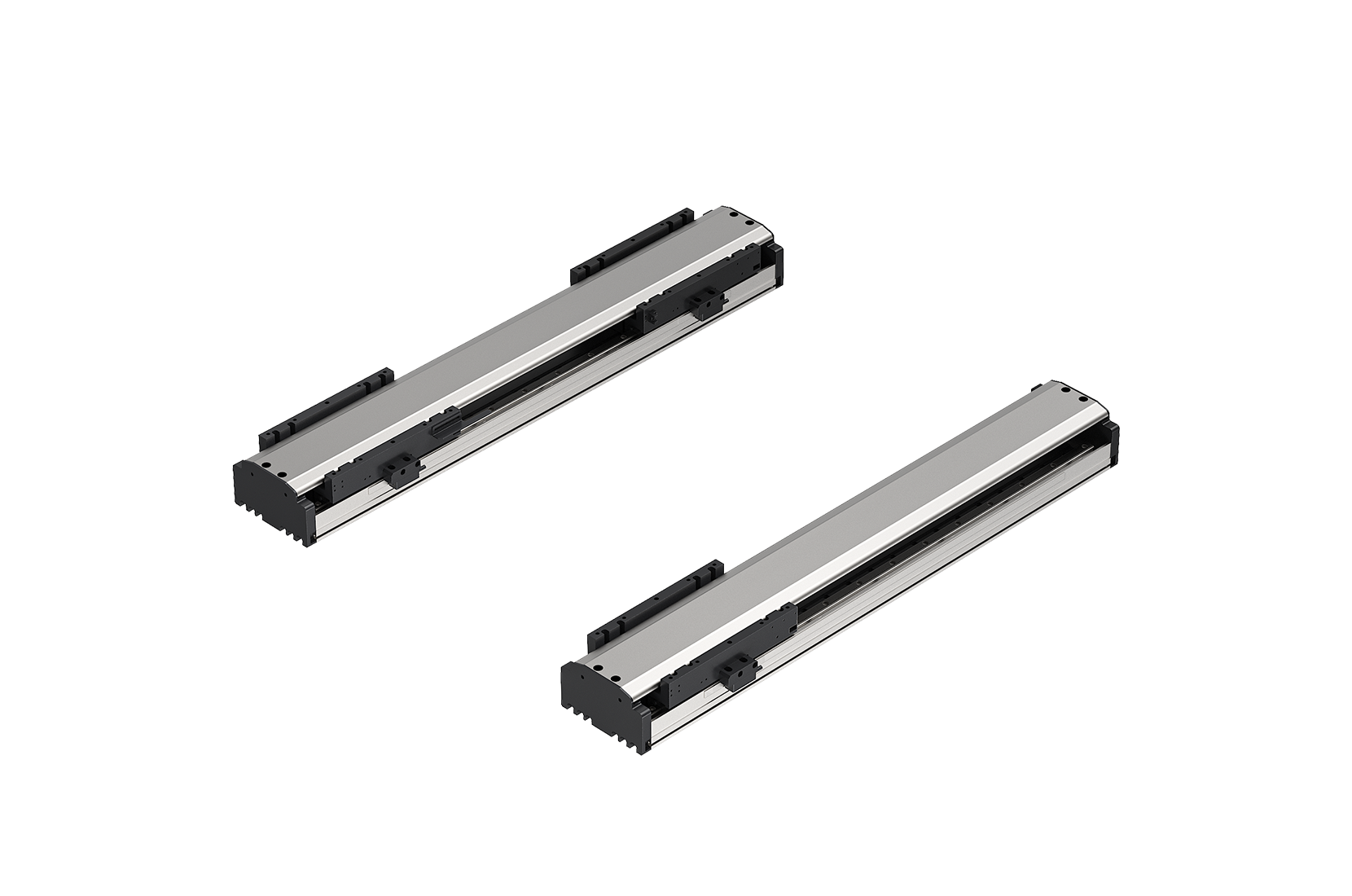

MDR140A-CS2-45H

基于各行业自动化设计的高效、便捷、标准直线电机运动系统。常用于上下料、搬运、长行程、单轴多动子、XY平台组合(叠加、定梁龙门与H型龙门)等运动形式。适用行业：3C、锂电池、激光加工、AOI检测应用等。

参数配置

动子

电机推力

电流

导轨

电机最大速度

反馈分辨率

精度

DRCS2-45H

持续推力172N

峰值推力392N

持续电流2.2A

峰值电流10A

15双滑块

双导轨

4m/s

0.5μm，1μm光栅

1μm，5μm磁栅可选

磁栅：重复精度±5μm；

定位精度（补偿后）20μm

光栅：重复精度±2μm；

定位精度（补偿后）10μm

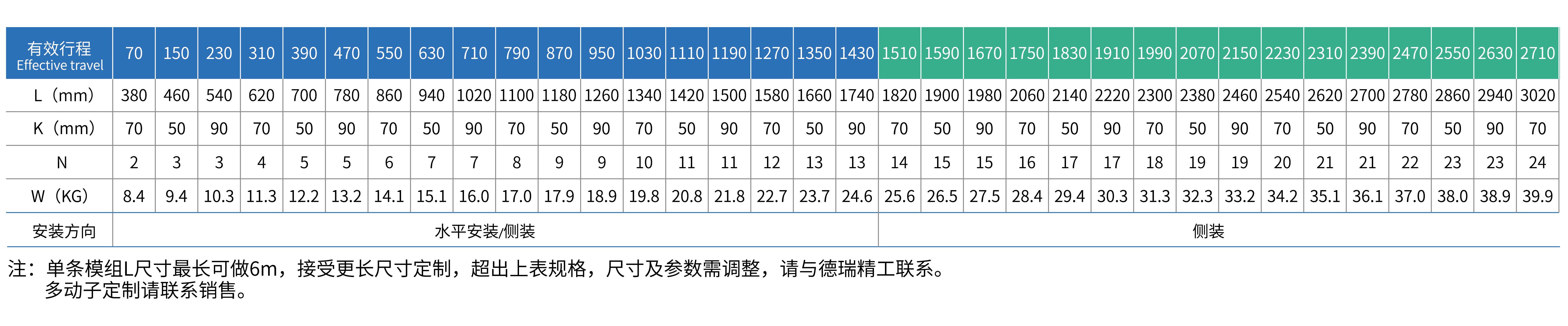

有效行程

有效行程

L(mm)

K(mm)
N
W(kg)
安装方向

70

380

70
2
8.4
水平/侧装
150

460

50
3
9.4
水平/侧装
230

540

90
3
10.3
水平/侧装
310

620

70
4
11.3
水平/侧装
390

700

50
5
12.2
水平/侧装
470

780

90
5
13.2
水平/侧装
550

860

70
6
14.1
水平/侧装
630

940

50
7
15.1
水平/侧装
710

1020

90
7
16.0
水平/侧装
790

1100

70
8
17.0
水平/侧装
870

1180

50
9
17.9
水平/侧装
950

1260

90
9
18.9
水平/侧装
1030

1340

70
10
19.8
水平/侧装
1110

1420

50
11
20.8
水平/侧装
1190

1500

90
11
21.8
水平/侧装
1270

1580

70
12
22.7
水平/侧装
1350

1660

50
13
23.7
水平/侧装
1430

1740

90
13
24.6
水平/侧装
1510

1820

70
14
25.6
侧装
1590

1900

50
15
26.5
侧装
1670

1980

90
15
27.5
侧装
1750

2060

70
16
28.4
侧装
1830

2140

50
17
29.4
侧装
1910

2220

90
17
30.3
侧装
1990

2300

70
18
31.3
侧装
2070

2380

50
19
32.3
侧装
2150

2460

90
19
33.2
侧装
2230

2540

70
20
34.2
侧装
2310

2620

50
21
35.1
侧装
2390

2700

90
21
36.1
侧装
2470

2780

70
22
37.0
侧装
2550

2860

50
23
38.0
侧装
2630

2940

90
23
38.9
侧装
2710

3020

70
24
39.9
侧装
