产品中心 > 直驱电机产品 > 有铁芯直线电机 > DRCB系列

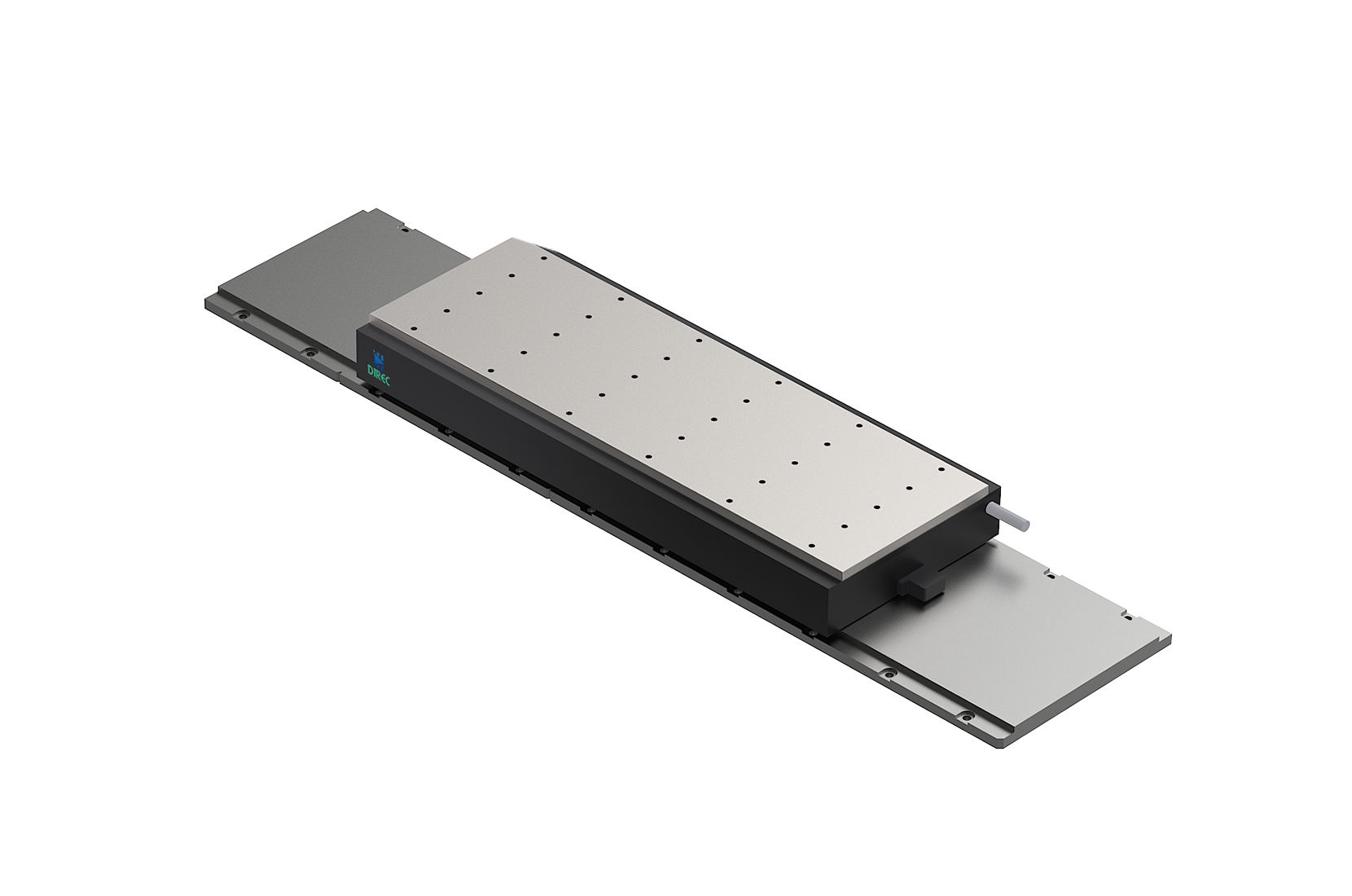

DRCBS6-160-A3

有铁芯直线电机产品DRCB系列，DRCB系列电机和DRC系列电机相比，具有宽度尺寸更小，最大速度更大的优点。以较于同类产品更优异的推力质量比、热散性能、力常数、国际最新制程工艺与高品质原材料等特性，易于实现高速度(4m/s以上)、高加速度(2G以上)、高精度(重复精度5μm以内)，常用于高性能点位运动应用。

DRCB系列
DRCBS6-160-A3

DRCBS6-160-A3

电机性能参数 速度推力曲线 定子型号 动定子尺寸图 其他产品推荐
+  加入对比 业务咨询
arrow

电机性能参数

  • 性能参数
    S2-160-A2
    S4-160-A2
    S6-160-A3
    单位
  • 极限推力
    /
    3940
    4950
    N
  • 峰值推力
    1838
    3275
    4008
    N
  • 持续推力
    632
    1325
    1490
    N
  • 极限电流
    /
    40
    40
    Arms
  • 峰值电流
    28
    28
    28
    Arms
  • 持续电流
    8
    10
    10
    Arms
  • 电机常数
    46.4
    47.4
    75.7
    N/SQRT(W)
  • 持续功率
    185.8
    387
    387
    W
  • 热阻
    0.4
    0.19
    0.19
    ℃/W
  • 最大线圈温度
    120
    120
    120
    °C
  • 力常数
    79
    132.5
    149
    N/Arms
  • 磁变周期
    32
    32
    32
    mm
  • 电阻
    1.5
    2
    2
    ohms
  • 电感
    17.4
    27
    24.1
    mH
  • 电气时间常数
    11.6
    13.5
    12.1
    ms
  • 反电动势常数
    64.5
    108.1
    121.6
    Vpeak/m/s
  • 动子质量
    6.2
    11.9
    17.1
    kg
  • 定子质量
    14
    14
    14
    kg/m
  • 吸力大小
    3.79
    7.95
    8.94
    KN
  • 动子总长(L1)
    160
    288
    416
    mm
  • 孔边距(M)
    45
    39
    33
    mm
  • 孔距总数(N)
    1
    3
    5
    pcs
  • 孔位数量
    10
    20
    30
    pcs

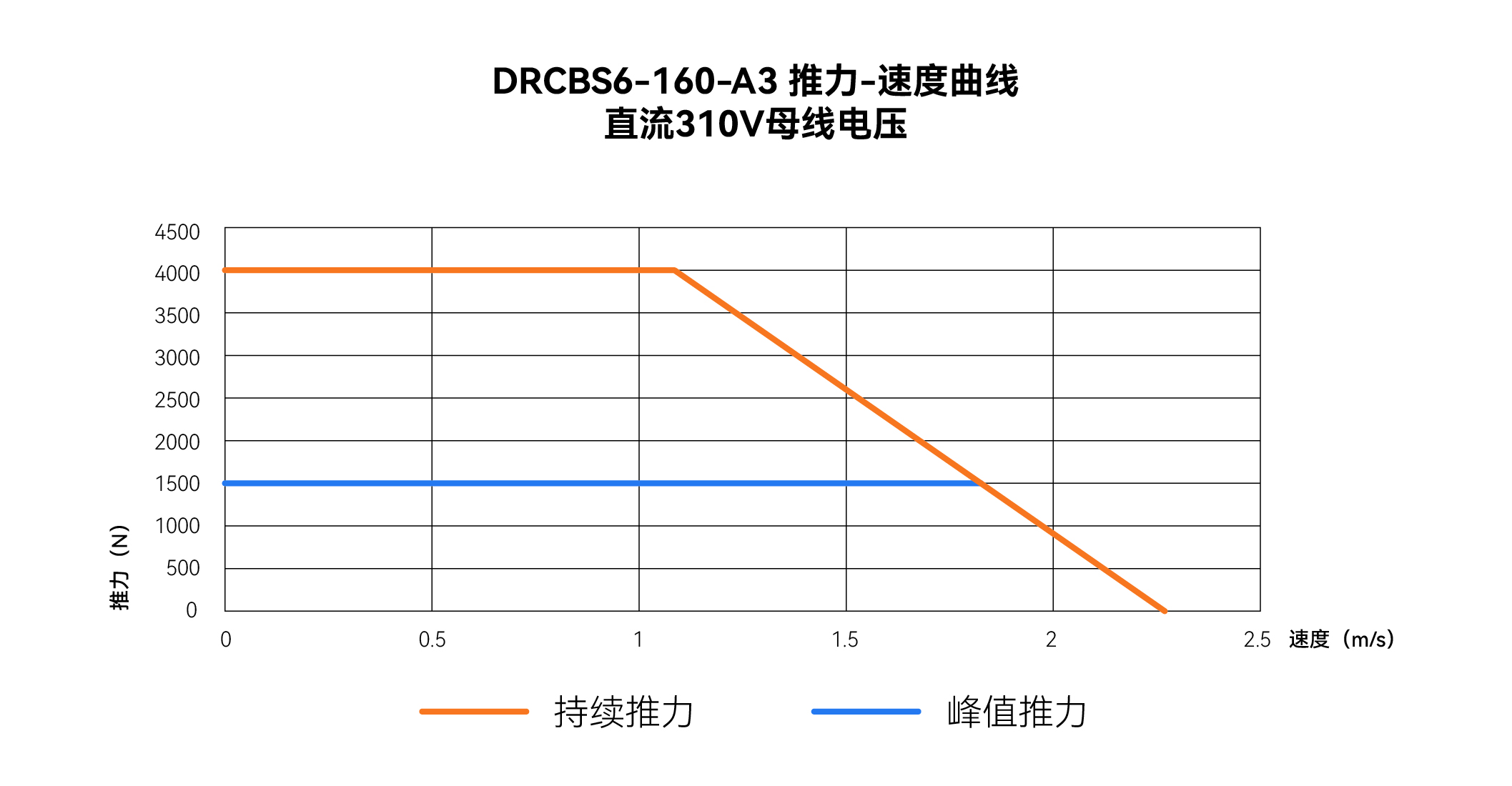

速度推力曲线

定子型号

  • 定子型号
    定子长度（L）
    孔距总数（N）
    孔距数量
  • DRCB160M-128CS
    128
    1
    4
  • DRCB160M-192CS
    192
    2
    6
  • DRCB160M-384CS
    384
    5
    12

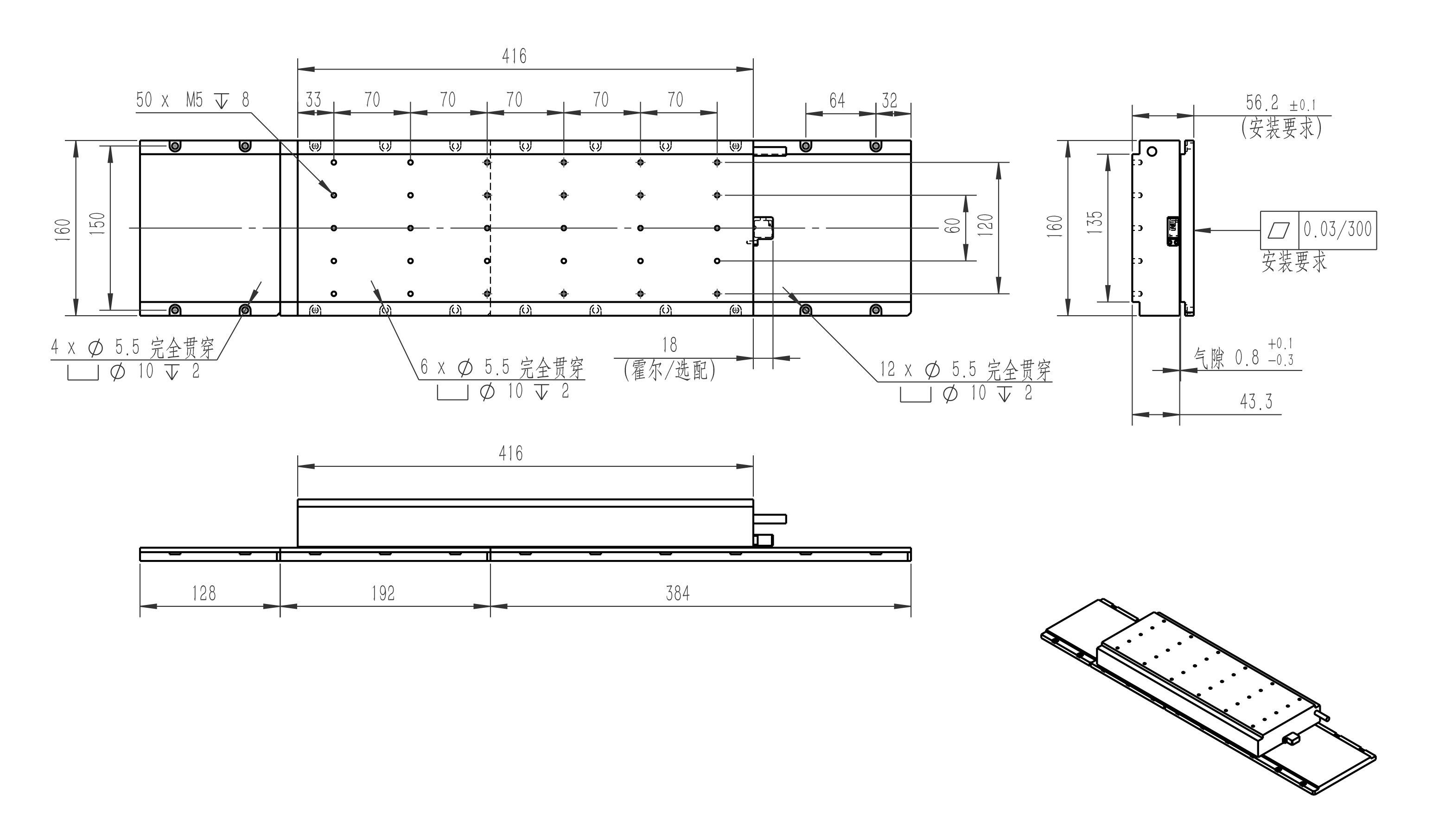

动定子尺寸图
