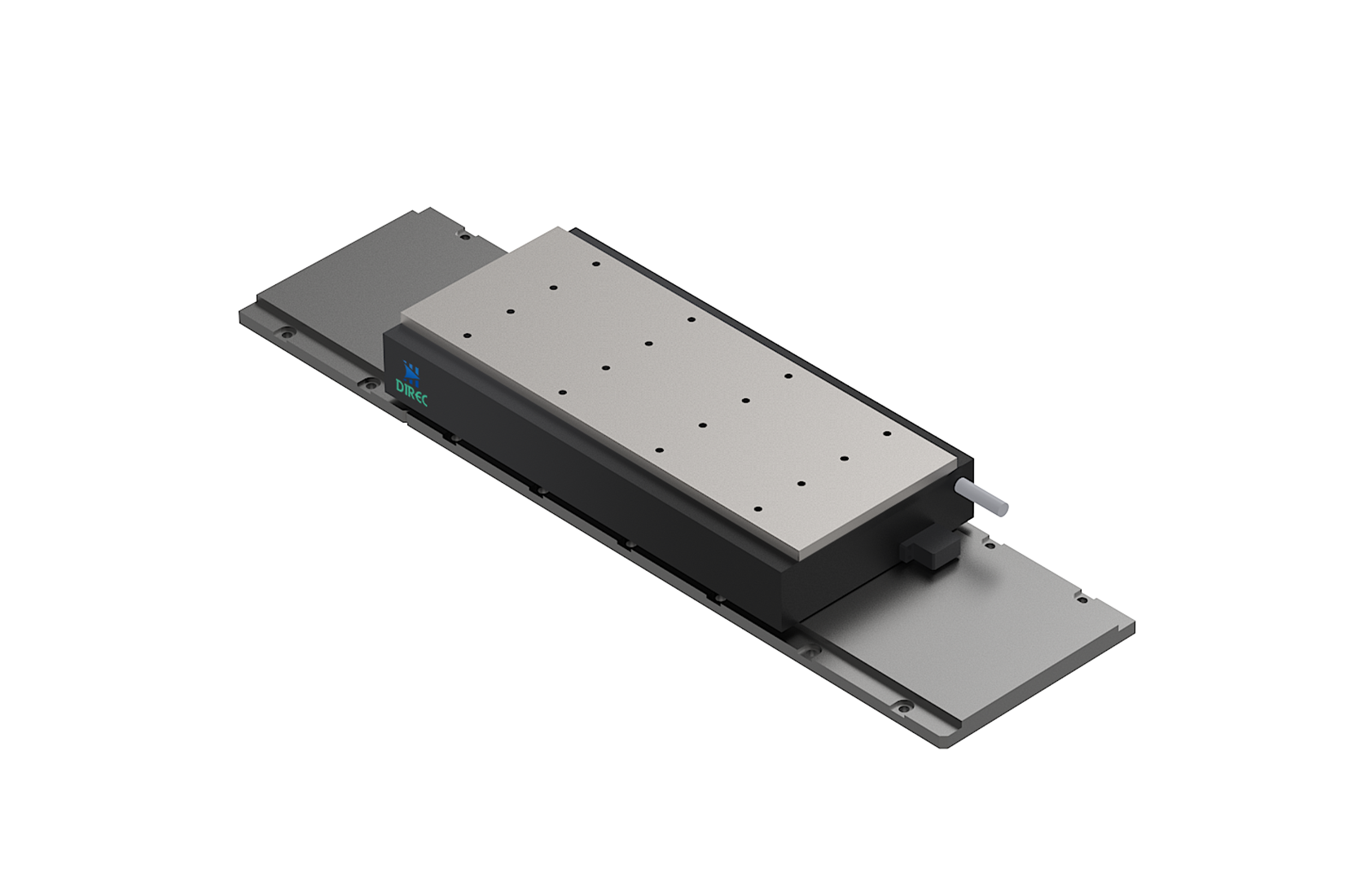

DRCBS4-135-A2 有铁芯直线电机

DRCBS4-135-A2

有铁芯直线电机产品DRCB系列,DRCB系列电机和DRC系列电机相比,具有宽度尺寸更小,最大速度更大的优点。以较于同类产品更优异的推力质量比、热散性能、力常数、国际最新制程工艺与高品质原材料等特性,易于实现高速度(4m/s以上)、高加速度(2G以上)、高精度(重复精度5μm以内),常用于高性能点位运动应用。

DRCB系列
DRCBS4-135-A2

DRCBS4-135-A2

电机性能参数

  • 性能参数
    S4-135-A2
    S6-135-A3
    单位
  • 极限推力
    3172
    3920
    N
  • 峰值推力
    2664
    2977
    N
  • 持续推力
    1089
    1242
    N
  • 极限电流
    40
    44
    Arms
  • 峰值电流
    28
    28
    Arms
  • 持续电流
    10
    11
    Arms
  • 电机常数
    58.4
    62.3
    N/SQRT(W)
  • 持续功率
    348.3
    398
    W
  • 热阻
    0.22
    0.19
    ℃/W
  • 最大线圈温度
    120
    120
    °C
  • 力常数
    108.9
    112.9
    N/Arms
  • 磁变周期
    32
    32
    mm
  • 电阻
    1.8
    1.7
    ohms
  • 电感
    24.6
    19.6
    mH
  • 电气时间常数
    13.7
    11.5
    ms
  • 反电动势常数
    88.9
    92.1
    Vpeak/m/s
  • 动子质量
    9.9
    14.2
    kg
  • 定子质量
    11.5
    11.5
    kg/m
  • 吸力大小
    6.5
    7.5
    KN
  • 动子总长(L1)
    288
    416
    mm
  • 孔边距(M)
    39
    33
    mm
  • 孔距总数(N)
    3
    5
    pcs
  • 孔位数量
    16
    24
    pcs

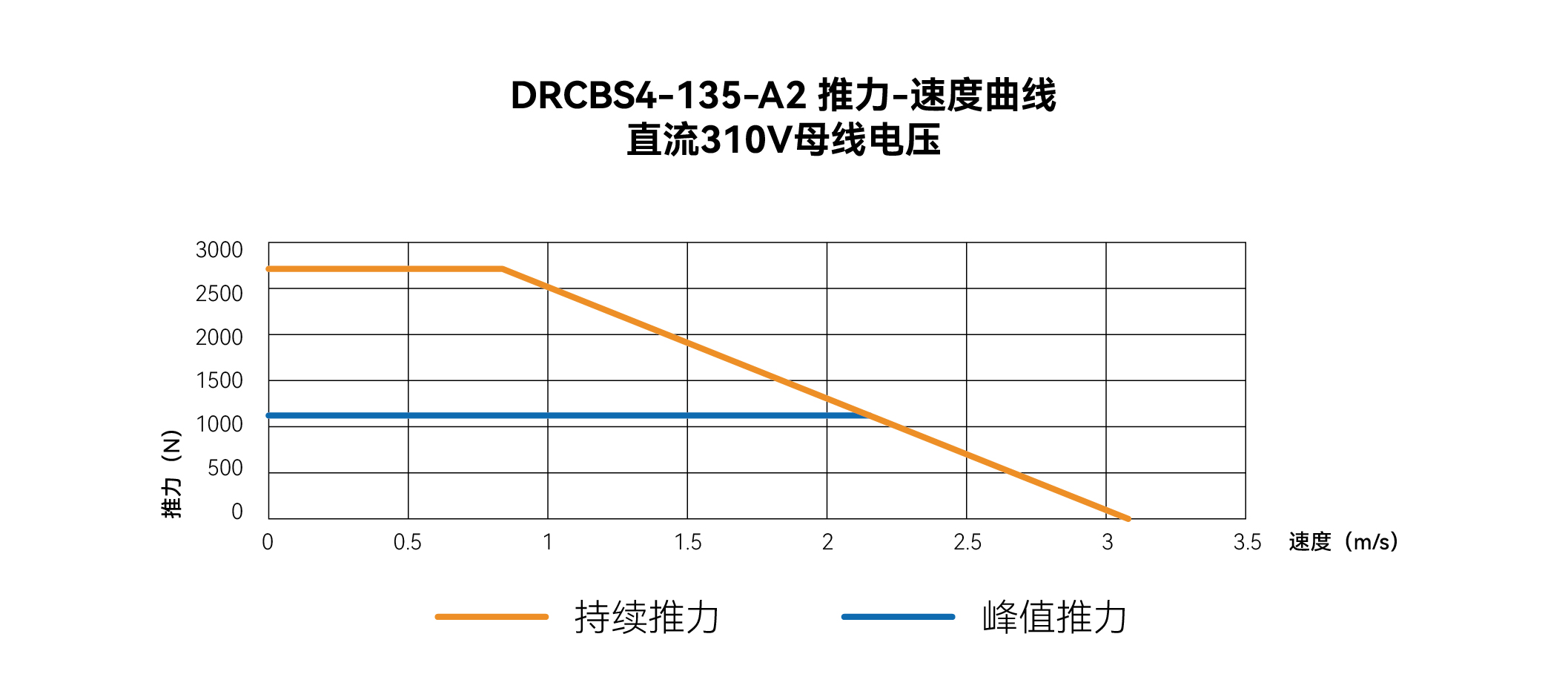

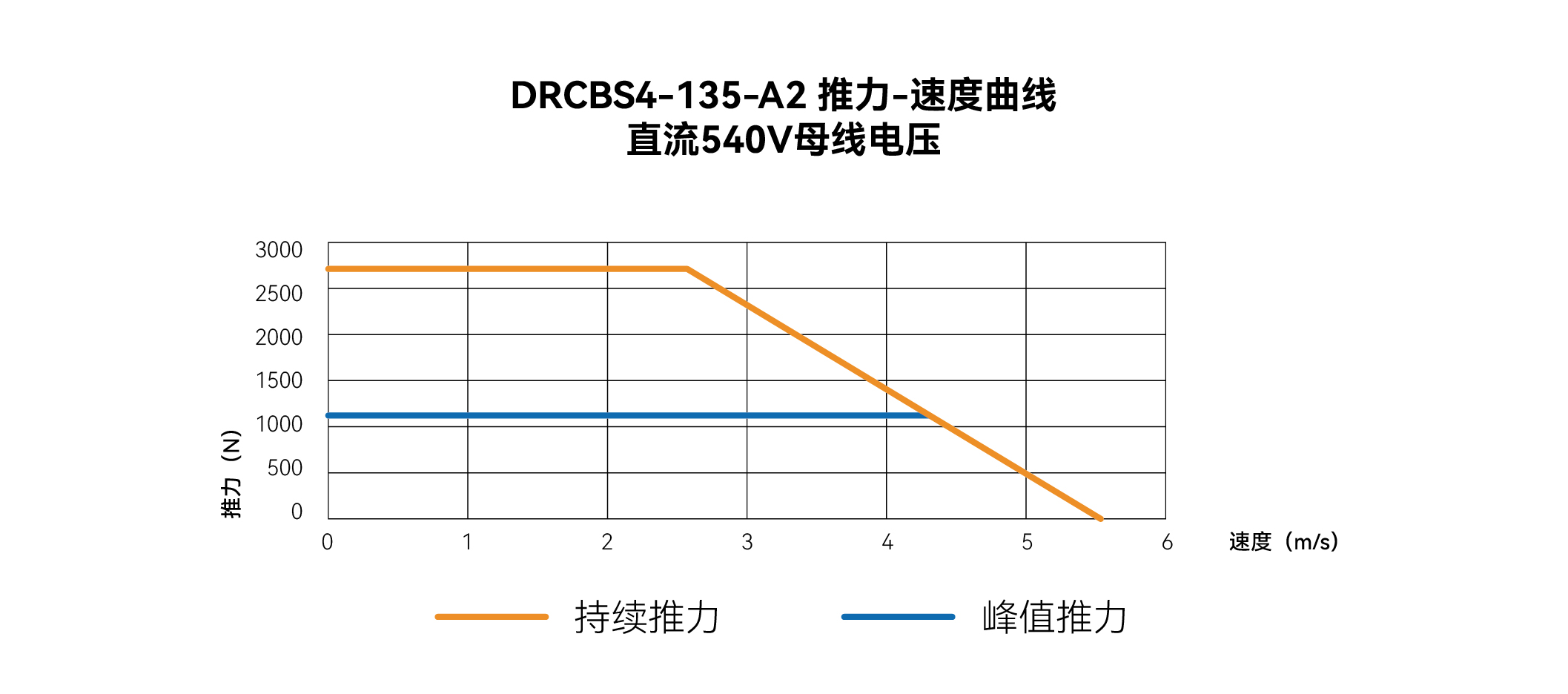

速度推力曲线

定子型号

  • 定子型号
    定子长度(L)
    孔距总数(N)
    孔距数量
  • DRCB135M-128CS
    128
    1
    4
  • DRCB135M-192CS
    192
    2
    6
  • DRCB135M-384CS
    384
    5
    12

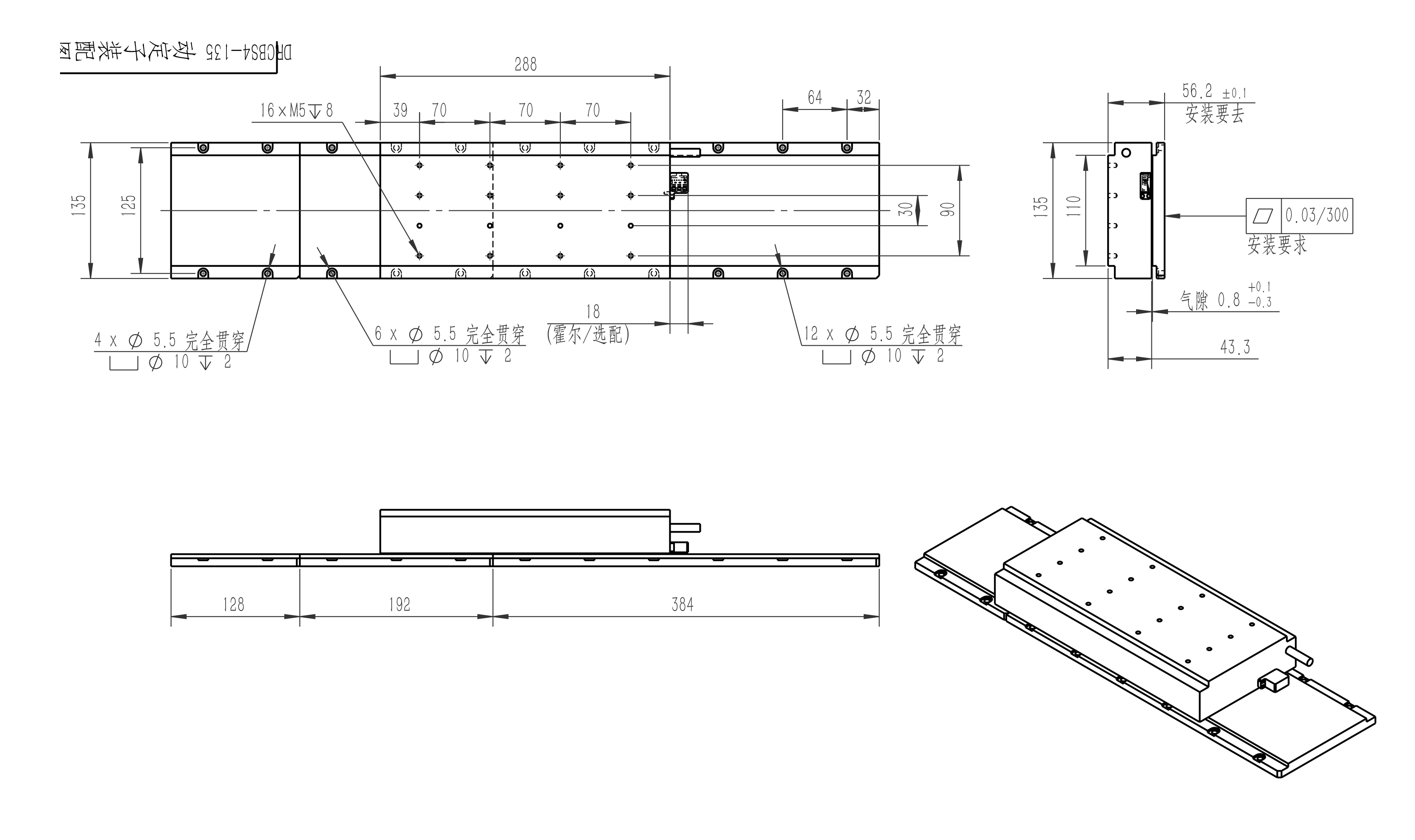

动定子尺寸图
