产品中心 > 直驱电机产品 > 有铁芯直线电机 > DRCB系列

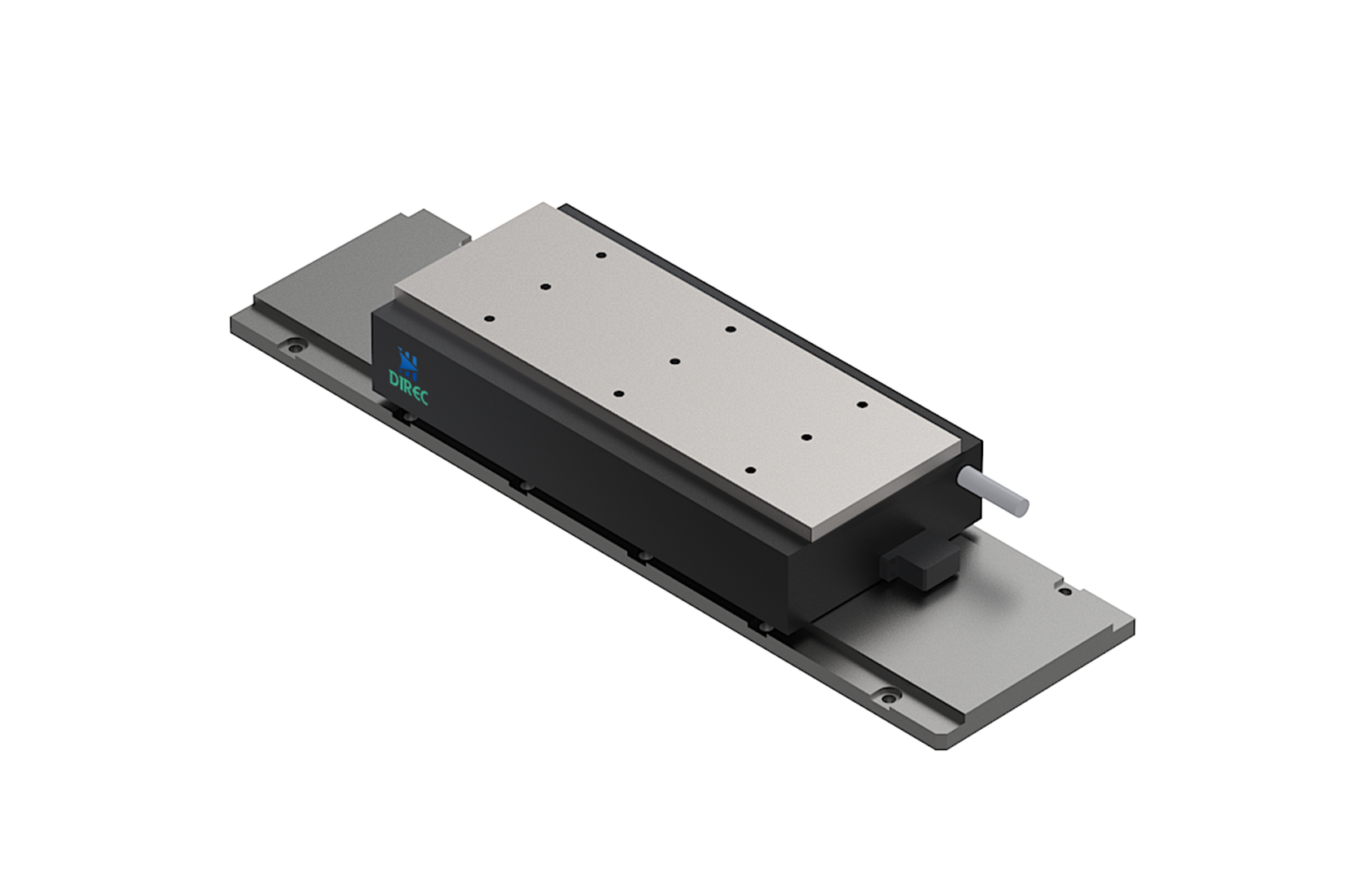

DRCBS3-105-A3

有铁芯直线电机产品DRCB系列，DRCB系列电机和DRC系列电机相比，具有宽度尺寸更小，最大速度更大的优点。以较于同类产品更优异的推力质量比、热散性能、力常数、国际最新制程工艺与高品质原材料等特性，易于实现高速度(4m/s以上)、高加速度(2G以上)、高精度(重复精度5μm以内)，常用于高性能点位运动应用。

DRCB系列

DRCBS3-105-A3

DRCBS3-105-A3

电机性能参数速度推力曲线定子型号动定子尺寸图其他产品推荐

+ 加入对比业务咨询

电机性能参数

性能参数

S2-105-A1
S3-105-A3
S4-105-A2

单位

峰值推力

1194
1695
2077

N
持续推力

416
643
745

N
峰值电流

18
28
28

Arms
持续电流

4.5
8
8

Arms
电机常数

33.7
43.1
47.3

N/SQRT(W)
持续功率

152.8
222.9
247.7

W
热阻

0.49
0.34
0.3

℃/W
最大线圈温度

120
120
120

°C
力常数

92.4
80.4
93.1

N/Arms
磁变周期

32
32
32

mm
电阻

3.9
1.8
2

ohms
电感

44.1
22.1
22.1

mH
电气时间常数

11.3
12.3
11.1

ms
反电动势常数

75.4
65.6
76

Vpeak/m/s
动子质量

3.9
5.6
7.3

kg
定子质量

8.8
8.8
8.8

kg/m
吸力大小

2.5
3.9
4.5

KN
动子总长(L1)

160
224
288

mm
孔边距(M)

45
42
39

mm
孔距总数(N)

1
2
3

pcs
孔位数量

6
9
12

pcs

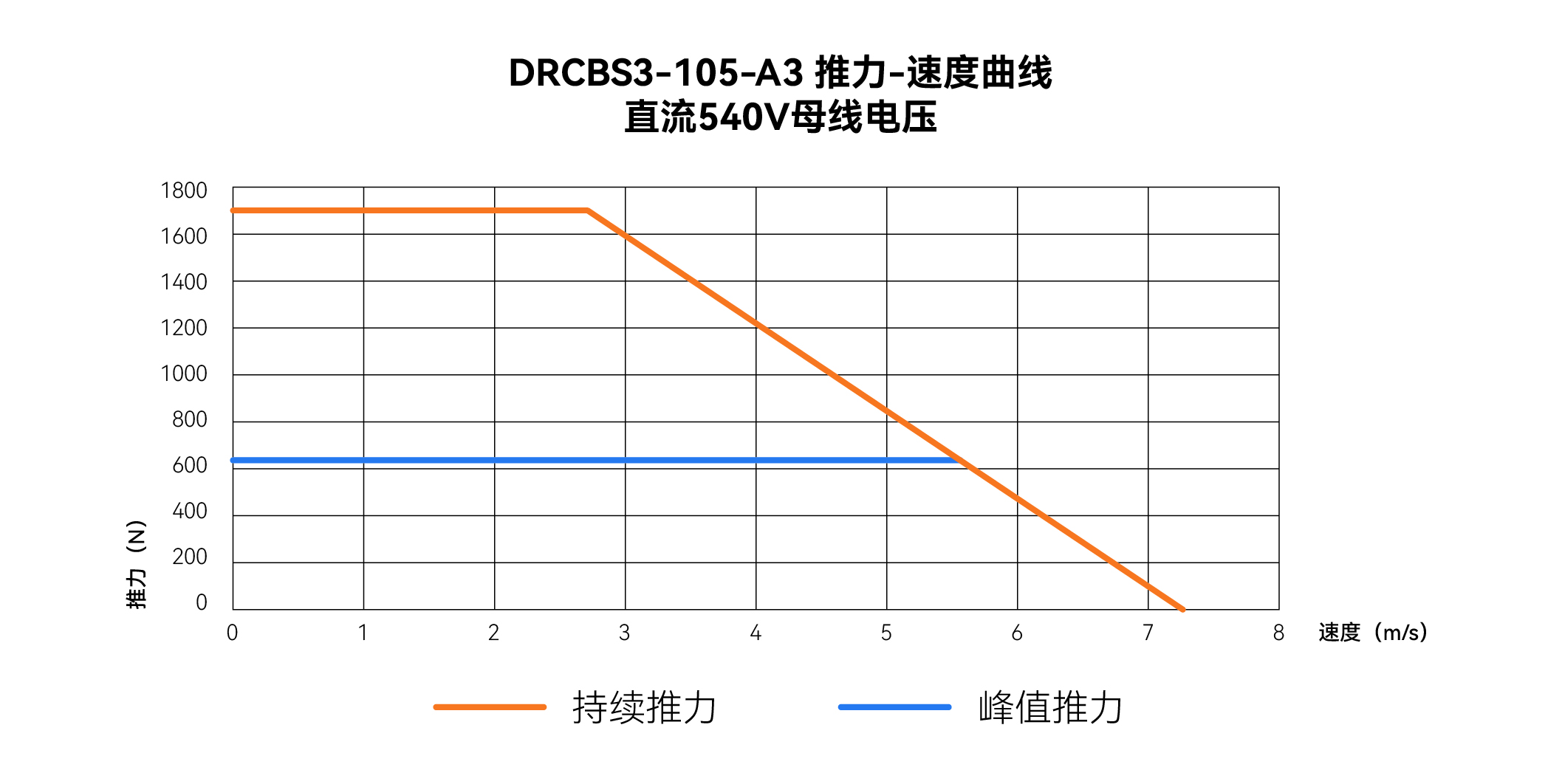

速度推力曲线

定子型号

定子型号

定子长度（L）

孔距总数（N）
孔距数量

DRCB105M-128CS

128

1
4
DRCB105M-192CS

192

2
6
DRCB105M-384CS

384

5
12

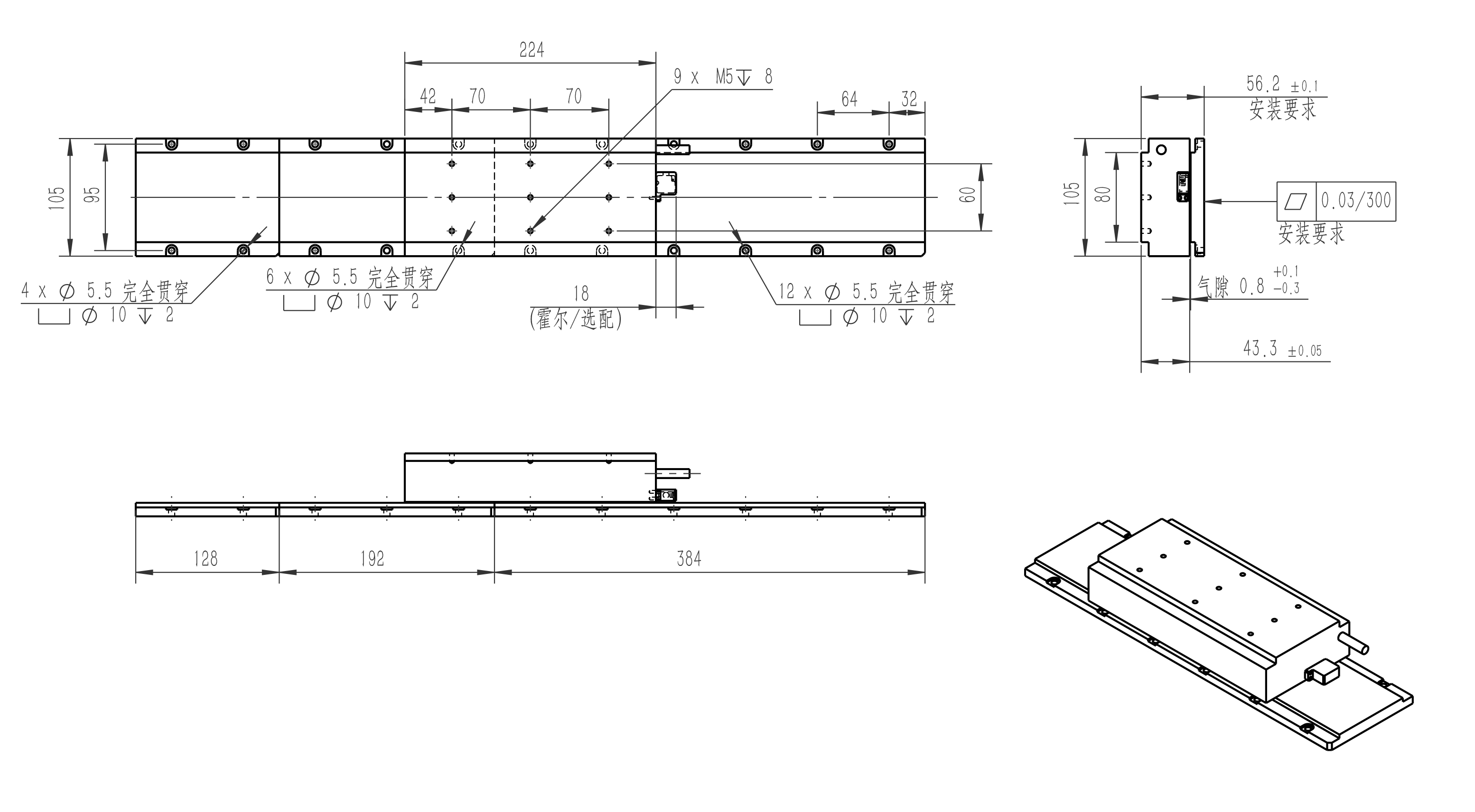

动定子尺寸图
