产品中心 > 直驱电机产品 > 有铁芯直线电机 > DRCB系列

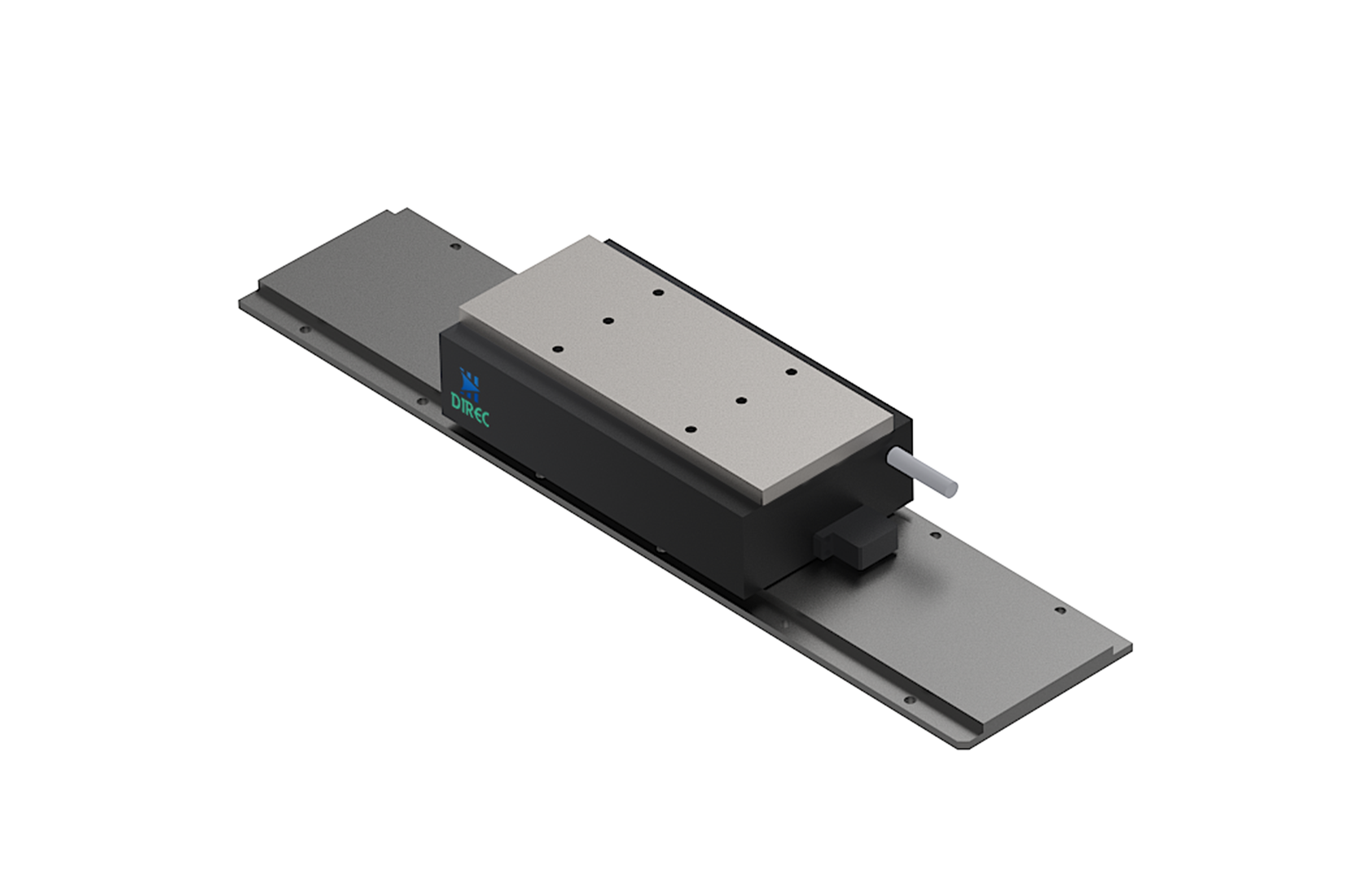

DRCBS2-85-A1

有铁芯直线电机产品DRCB系列，DRCB系列电机和DRC系列电机相比，具有宽度尺寸更小，最大速度更大的优点。以较于同类产品更优异的推力质量比、热散性能、力常数、国际最新制程工艺与高品质原材料等特性，易于实现高速度(4m/s以上)、高加速度(2G以上)、高精度(重复精度5μm以内)，常用于高性能点位运动应用。

DRCB系列

DRCBS2-85-A1

DRCBS2-85-A1

电机性能参数速度推力曲线定子型号动定子尺寸图其他产品推荐

+ 加入对比业务咨询

电机性能参数

性能参数

S2-85-A1
S3-85-A3
S4-85-A2

单位

峰值推力

963
1286
1693

N
持续推力

354
520
600

N
峰值电流

18
28
28

Arms
持续电流

4.5
8
8

Arms
电机常数

31.1
38.2
41.4

N/SQRT(W)
持续功率

129.3
185.8
210.5

W
热阻

0.58
0.44
0.36

℃/W
最大线圈温度

120
120
120

°C
力常数

78.7
65
75

N/Arms
磁变周期

32
32
32

mm
电阻

3.3
1.5
1.7

ohms
电感

36.3
18.9
18.3

mH
电气时间常数

11
12.6
10.8

ms
反电动势常数

64.2
53
61.2

Vpeak/m/s
动子质量

3.2
4.8
6.1

kg
定子质量

7.5
7.5
7.5

kg/m
吸力大小

2.1
3.1
3.6

KN
动子总长(L1)

160
224
288

mm
孔边距(M)

45
42
39

mm
孔距总数(N)

1
2
3

pcs
孔位数量

6
9
12

pcs

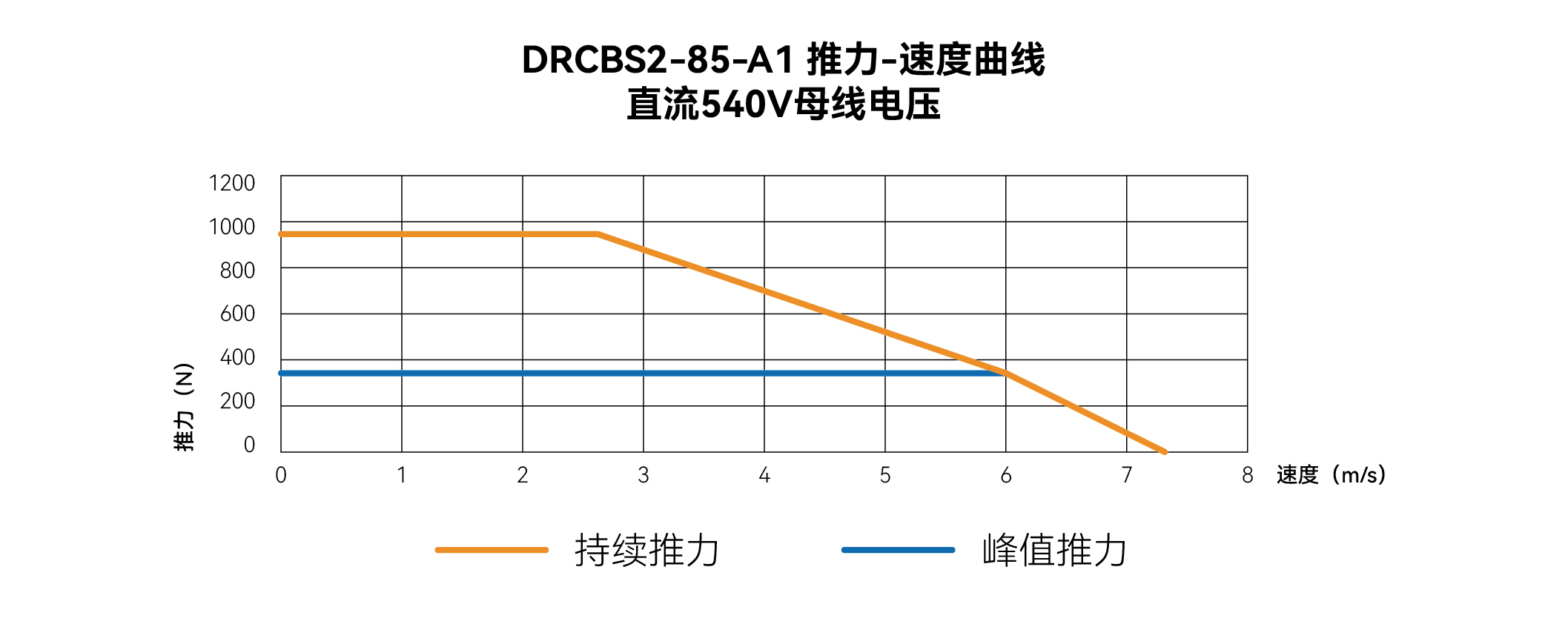

速度推力曲线

定子型号

定子型号

定子长度（L）

孔距总数（N）
孔距数量

DRCB85M-128CS

128

1
4
DRCB85M-192CS

192

2
6
DRCB85M-384CS

384

5
12

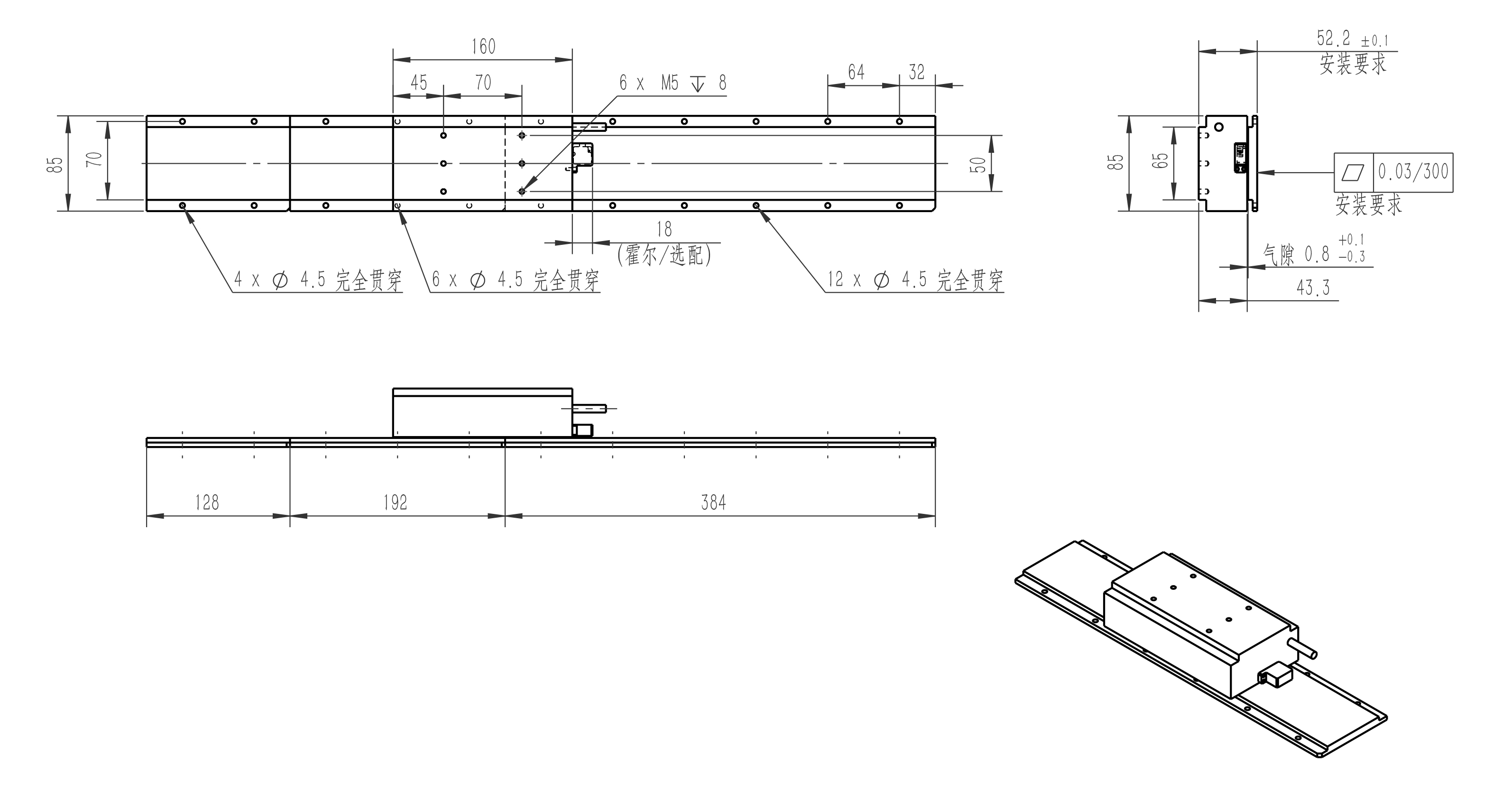

动定子尺寸图
