产品中心 > 直线电机模组 > 标准直线电机模组 > MDR系列

MDR85-CS1-23H

基于各行业自动化设计的高效、便捷、标准直线电机运动系统。常用于上下料、搬运、长行程、单轴多动子、XY平台组合(叠加、定梁龙门与H型龙门)等运动形式。适用行业：3C、锂电池、激光加工、AOI检测应用等。

MDR系列

MDR85-CS1-23H

MDR85-CS1-23H

参数配置速度推力曲线有效行程定子型号其他产品推荐

+ 加入对比业务咨询

参数配置

动子导轨

电机推力

电流

导轨

模组推荐安全运行速度

反馈分辨率

精度

DRCS1-23

持续推力60N

峰值推力190N

持续电流2.3A

峰值电流10A

15双滑块

单导轨

2m/s

0.5μm，1μm

1μm，5μm磁栅可选

磁栅：重复精度±5μm；

定位精度（补偿后）20μm

光栅：重复精度±2μm；

定位精度（补偿后）10μm

速度推力曲线

有效行程

有效行程

70

150
230
310
390
470
550
630
710
790
870
950
1030
1110
1190
1270
1350
1430
1510
1590
1670
1750
1830

L(mm)

284

364
444
524
604
684
764
844
924
1004
1084
1164
1244
1324
1404
1484
1564
1644
1724
1804
1844
1964
2044
K(mm)

82

62
42
82
62
42
82
62
42
82
62
42
82
62
42
82
62
42
82
62
42
82
62
N

1

2
3
3
4
5
5
6
7
7
8
9
9
10
11
11
12
13
13
14
15
16
16
W(kg)

4.1

4.9
5.6
6.6
7.1
7.9
8.7
9.4
10.2
10.9
11.7
12.4
13.2
13.9
14.7
15.4
16.2
16.9
17.7
18.5
19.2
20.0
20.7
安装方向

水平安装/侧装

水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
水平安装/侧装
侧装
侧装
侧装
侧装
侧装

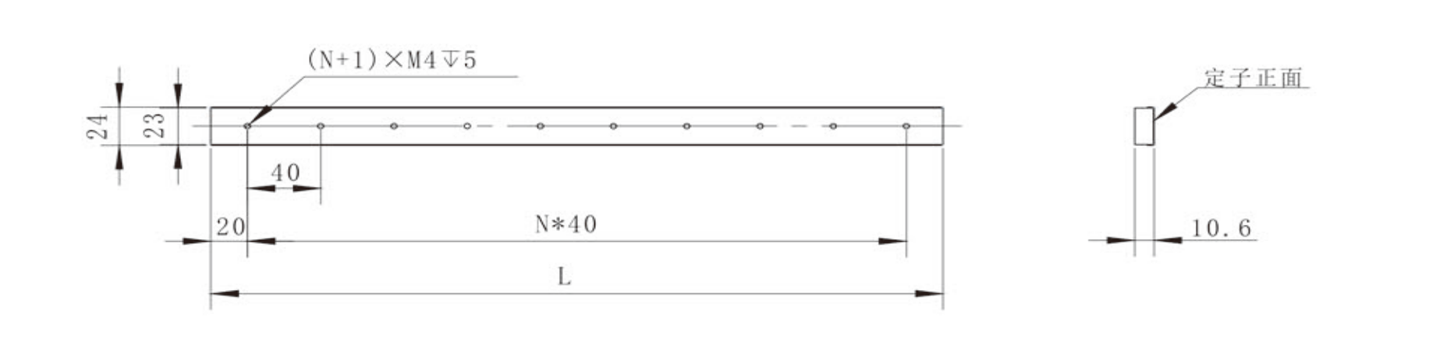

定子型号
